Risposta:
La definizione di default degli elementi della superficie assume il comportamento isotropo del materiale. Il carico tenta di raggiungere i vincoli esterni il più rapidamente possibile. Anche la rigidezza degli elementi gioca un ruolo importante.Nel caso delle piastre, il modo migliore per visualizzare e rappresentare il comportamento strutturale o il trasferimento del carico è utilizzare le traiettorie dei momenti principali αb. Per gli elementi della parete, è necessario considerare le traiettorie delle forze assiali principali αm.
In questo esempio, il carico non viene trasferito parallelamente ai bordi liberi della piastra, ma quasi perpendicolarmente ai vincoli esterni poiché questo è il percorso più breve del trasferimento del carico.

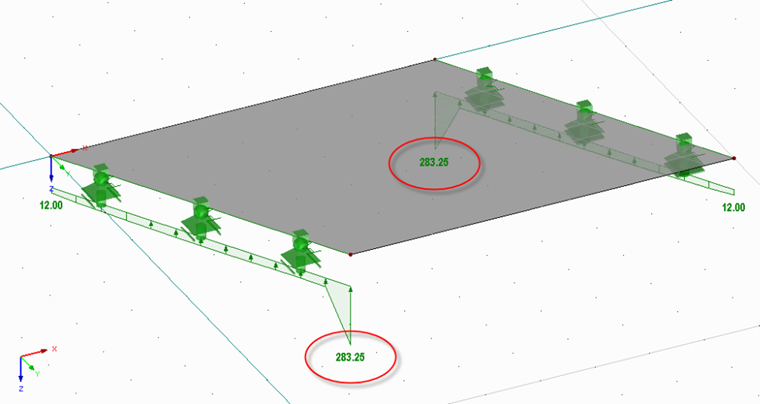

Agli angoli smussati della struttura, l'area di applicazione del carico è maggiore che nei centri di vincolo, corrisponde a un punto di singolarità e, di conseguenza, ha grandi valori di picco.
Per forzare il sistema a rimuovere il carico parallelamente ai bordi liberi della piastra, la seguente procedura è la più rapida:
Definizione di piastra ortotropa. Si consiglia di utilizzare il tipo di ortotropia "Spessori efficaci". Lo spessore efficace della piastra deve essere specificato nella direzione del vincolo esterno e uno spessore molto piccolo nella direzione del vincolo secondario (ad esempio, 1 mm).

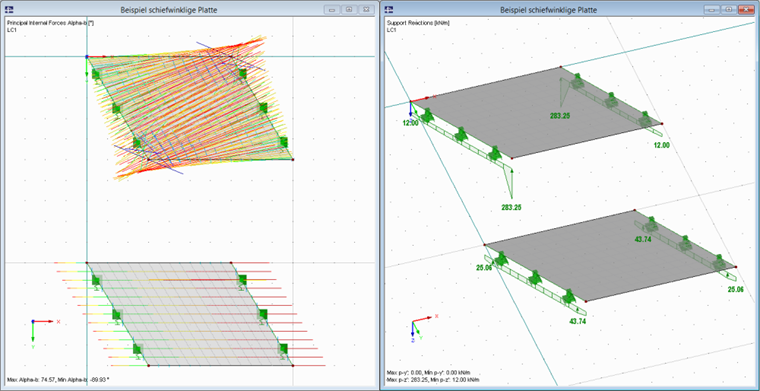

La seconda immagine mostra la differenza tra i due modelli.
