Pytanie

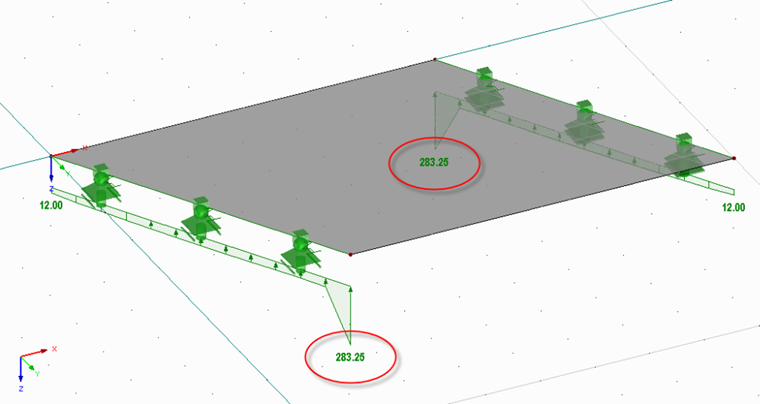

Obliczając płytę ukośną otrzymuję bardzo wysokie wartości wyników dla podpór liniowych w dwóch węzłach krawędziowych. Dlaczego tak jest i jak mogę tego uniknąć?


Odpowiedź:
Domyślna definicja elementów powierzchniowych zakłada izotropowe zachowanie materiału. Obciążenie stara się dotrzeć do podpór tak szybko, jak to możliwe. Sztywność elementów również odgrywa tu rolę.
W przypadku płyt najlepszym sposobem odwzorowania zachowania konstrukcyjnego lub przenoszenia obciążeń jest wykorzystanie trajektorii momentów głównych αb. W przypadku elementów ściennych konieczne jest uwzględnienie trajektorii głównych sił osiowych αm.
W tym przykładzie obciążenie nie jest przenoszone równolegle do wolnych krawędzi płyty, ale prawie prostopadle do podpór, ponieważ jest to najkrótsza droga przenoszenia obciążenia.
W zatępionych narożach konstrukcji powierzchnia przyłożenia obciążenia jest większa niż w środkach podparcia, odpowiada punktowi osobliwości, a przez to ma duże wartości szczytowe.
Aby wymusić na układzie przesunięcie obciążenia równolegle do wolnych krawędzi płyt, najszybciej można przeprowadzić następującą procedurę:
Definicja płyty ortotropowej. Zaleca się stosowanie ortotropii typu „Grubości efektywne”. Efektywną grubość płyty należy podać zwracając uwagę na kierunek podparcia, a bardzo małą grubość w kierunku podpory drugorzędnej (na przykład 1 mm).

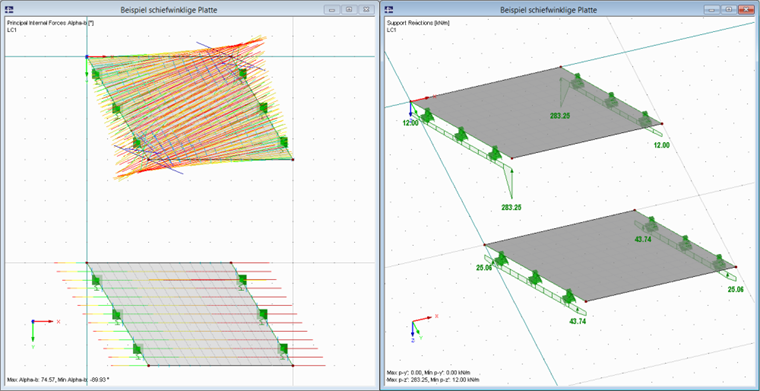

Drugie zdjęcie pokazuje różnicę między obydwoma modelami.
