Resposta:

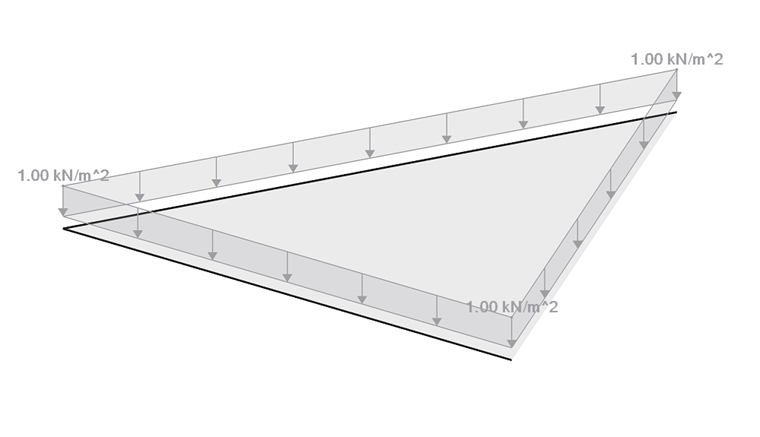

O sistema apresentado na Figura 01 tem uma carga aplicada com o gerador de carga.

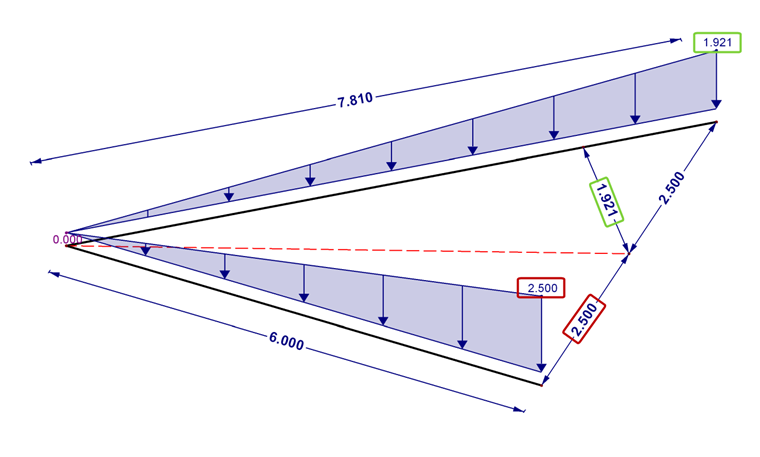

O resultado é apresentado na Figura 02. Devido aos diferentes comprimentos de barra, não surgem os mesmos tamanhos de carga para as duas barras. A Figura 02 também mostra a distribuição gráfica da carga. A ligação perpendicular das barras à bissectriz é considerada o comprimento de aplicação da carga. Isso corresponde exatamente em ambos os casos.

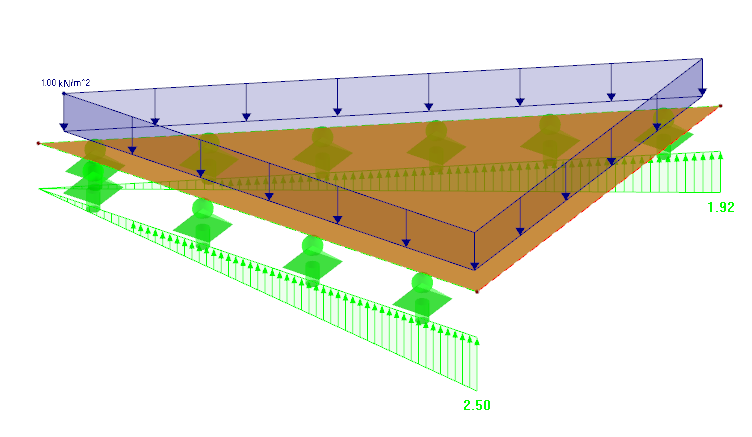

A Figura 03 também mostra uma verificação através de um sistema de superfície. Estes também correspondem ao modelo da barra.
