J'ai chargé deux barres connectées au niveau d'un coin à l'aide du générateur de charge. Pourquoi les valeurs de charge aux extrémités de barre ne sont-elles pas identiques ?

Réponse

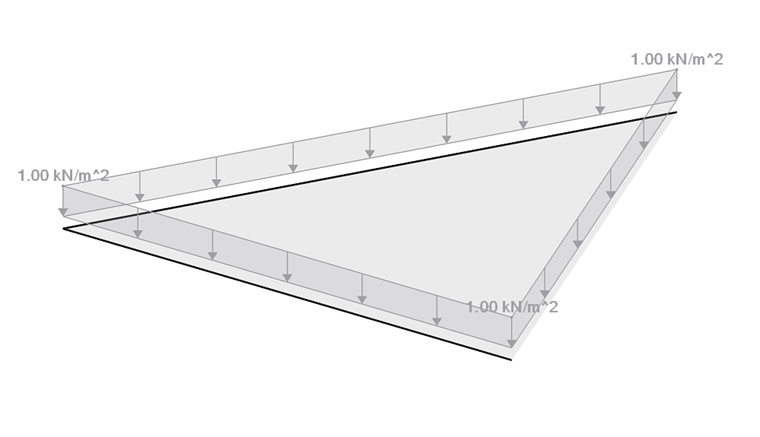

Le système représenté sur la Figure 01 a été chargé à l'aide du générateur de charge.

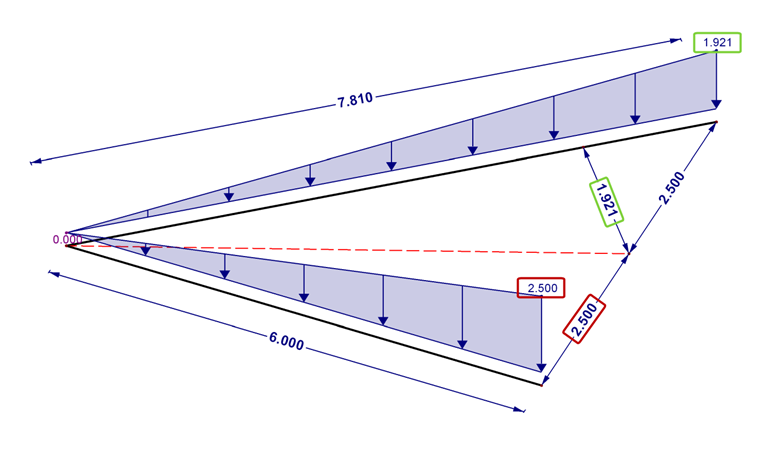

Le résultat est illustré sur la Figure 02. En raison des longueurs de barre différentes, on n'obtient pas les mêmes valeurs de charge pour les deux barres. La Figure 02 montre également la distribution graphique des charges. La connexion à angle droit des barres à la bissectrice est considérée comme la longueur d'application de charge, ce qui correspond parfaitement aux deux cas.

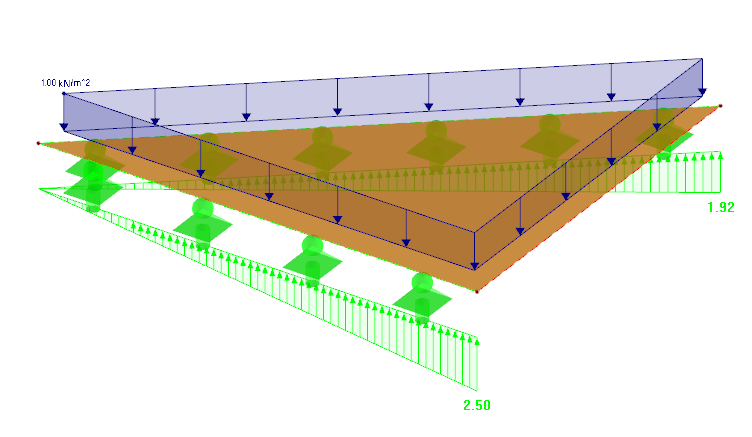

La Figure 03 montre également un contrôle réalisé à l'aide d'un système de surface, également cohérent par rapport au modèle de barre.
