Korzystam z generatora obciążeń, aby przyłożyć obciążenie na dwa pręty połączone ze sobą pod kątem. Dlaczego wartości obciążeń na końcach pręta nie są takie same?

Odpowiedź

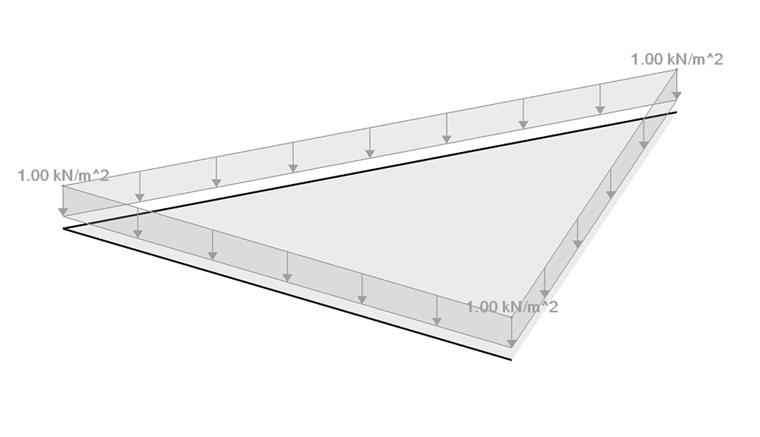

Układ konstrukcyjny pokazany na rysunku 01 jest obciążany za pomocą generatora obciążeń.

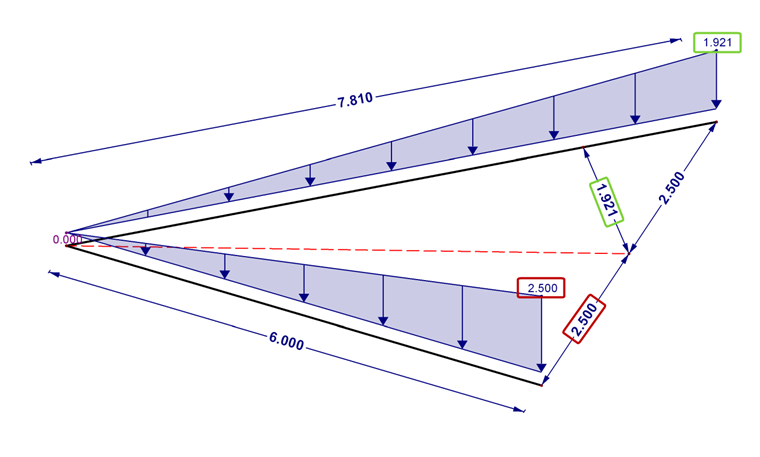

Wynik pokazano na rysunku 02. Ze względu na różne długości prętów, na obu belkach nie występują takie same wartości obciążenia. Rysunek 02 pokazuje również graficzny rozkład obciążenia. Za długość przyłożenia obciążenia przyjmuje się prostokątne połączenie prętów z dwusieczną. To odpowiada dokładnie w obu przypadkach.

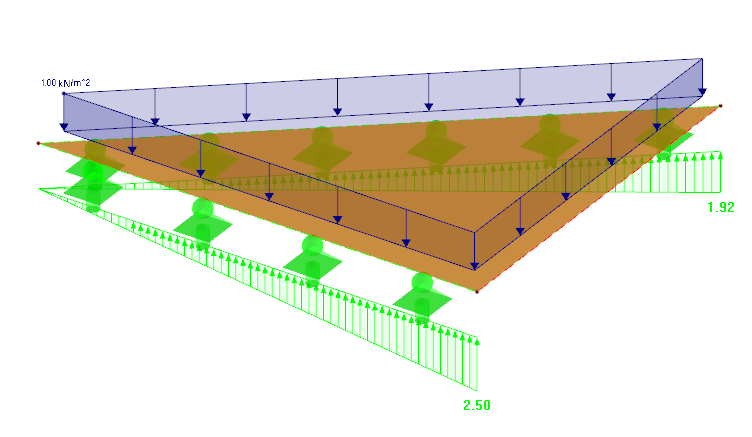

Rysunek 03 pokazuje również sprawdzenie za pomocą układu powierzchni. Są one również zgodne z modelem pręta.

Słowa kluczowe

Generatory obciążeń Rozkład obciążenia Krokwie kątowe
