回复:
使用荷载生成器可以对图 01 中所示的结构体系进行加载。

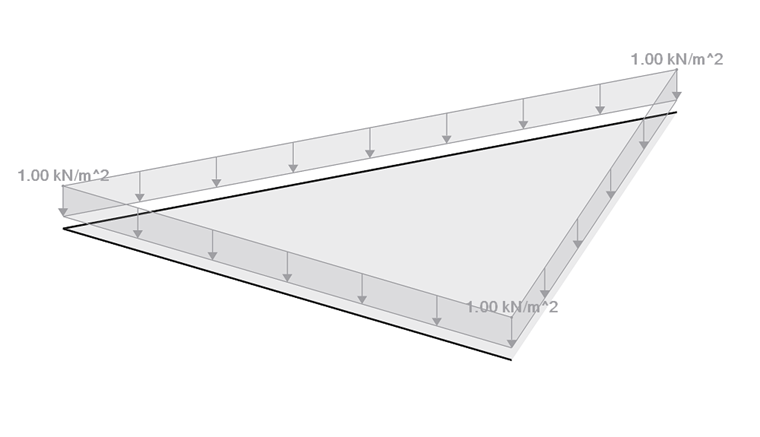

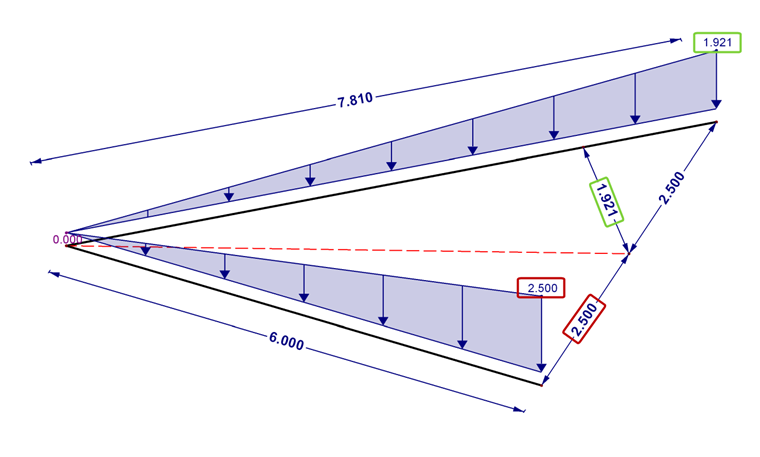

Das Resultat ist in Bild 02 dargestellt. An den beiden Stäben resultieren wegen der unterschiedlichen Stablängen nicht dieselben Lastgrößen. In Bild 02 ist auch die grafische Lastaufteilung aufgezeigt. Die rechtwinklige Verbindung der Stäbe zur Winkelhalbierenden ist als Lasteinzugslänge zu verstehen. Diese stimmt in beiden Fällen genau überein.

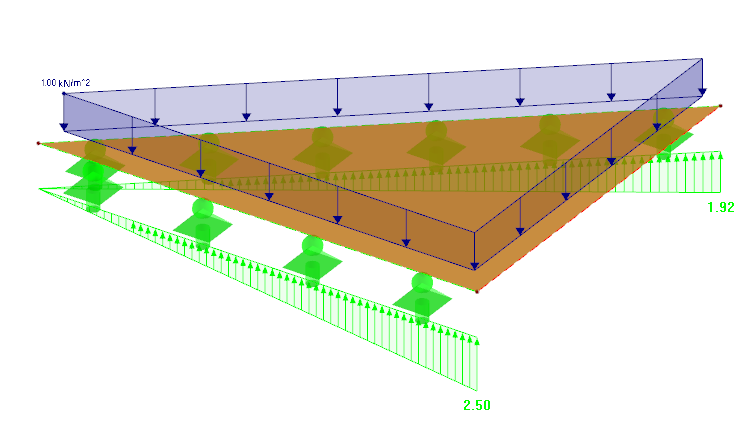

In Bild 03 ist ebenfalls eine Kontrolle mittels eines Flächensystems abgebildet. Auch diese stimmen mit dem Stabmodell überein.
