Risposta:

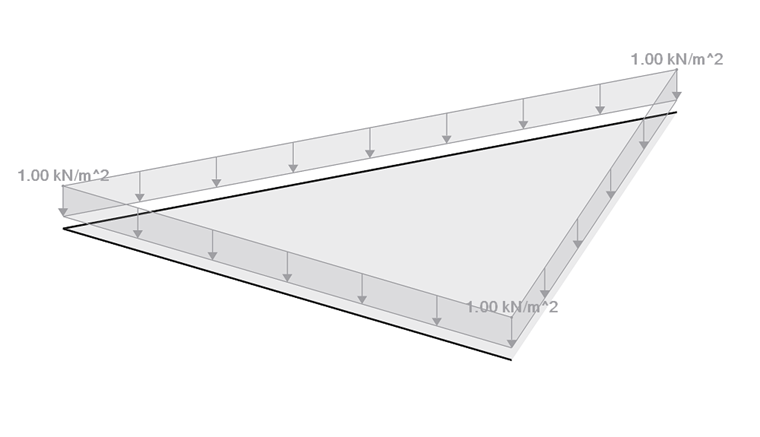

Il sistema strutturale mostrato nell'immagine 01 viene caricato utilizzando il generatore di carico.

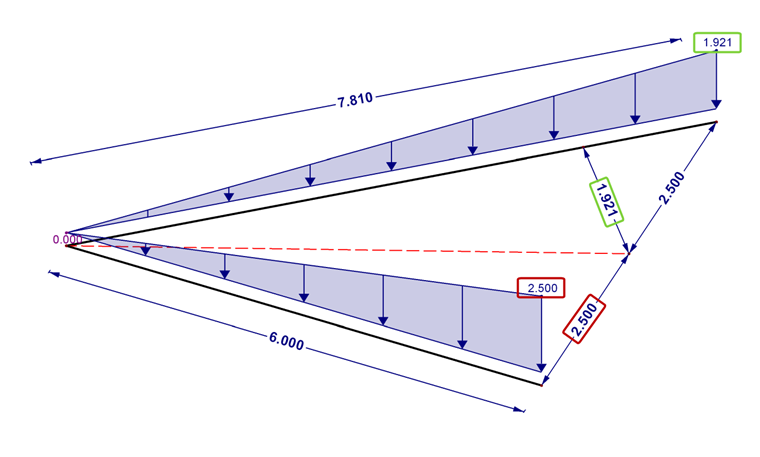

Das Resultat ist in Bild 02 dargestellt. An den beiden Stäben resultieren wegen der unterschiedlichen Stablängen nicht dieselben Lastgrößen. In Bild 02 ist auch die grafische Lastaufteilung aufgezeigt. Die rechtwinklige Verbindung der Stäbe zur Winkelhalbierenden ist als Lasteinzugslänge zu verstehen. Diese stimmt in beiden Fällen genau überein.

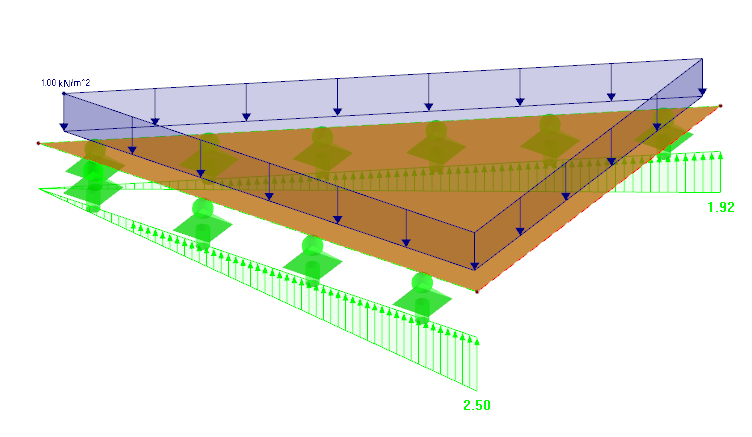

In Bild 03 ist ebenfalls eine Kontrolle mittels eines Flächensystems abgebildet. Auch diese stimmen mit dem Stabmodell überein.
