Resposta:
O fator de correção do corte é considerado no programa RF-LAMINATE utilizando a seguinte equação.
O cálculo de resistência ao corte pode ser consultado no manual do RF-LAMINATE na página 15, e seguintes, na versão em inglês.

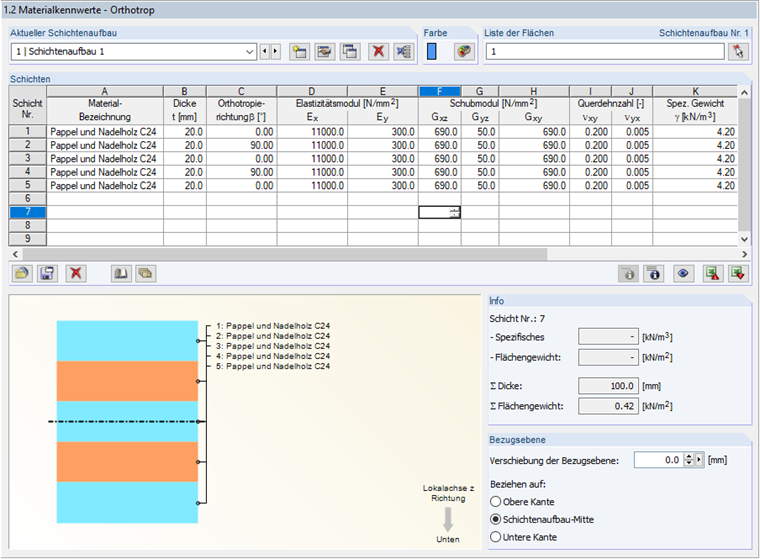

O cálculo do fator de correção de corte apresentado na Figura 1 corresponde ao de uma laje com 10 cm de espessura. As equações aqui utilizadas apenas são válidas para composições de lajes simétricas simplificadas!
| Camada | zmín | Zmáx | Ex(z)(N/mm²) | Gxz(z)(N/mm²) |
|---|---|---|---|---|
| 1 | -50 | -30 | 110000 | 690 |
| 2 | -30 | -10 | 300 | 50 |
| 3 | -10 | 10 | 110000 | 690 |
| 4 | 10 | 30 | 300 | 50 |
| 5 | 30 | 50 | 110000 | 690 |
| χ1 | 13,75 · 106 |
| χ2 | 8,935 · 106 |
| χ3 | 9,47 · 106 |
| χ4 | 8,935 · 106 |
| χ5 | 13,75 · 106 |
8,4642 · 1011
3,147 · 1013
2,5 · 1012
3,147 · 1013
8,4642 · 1011
Summe 6,7133 · 1013

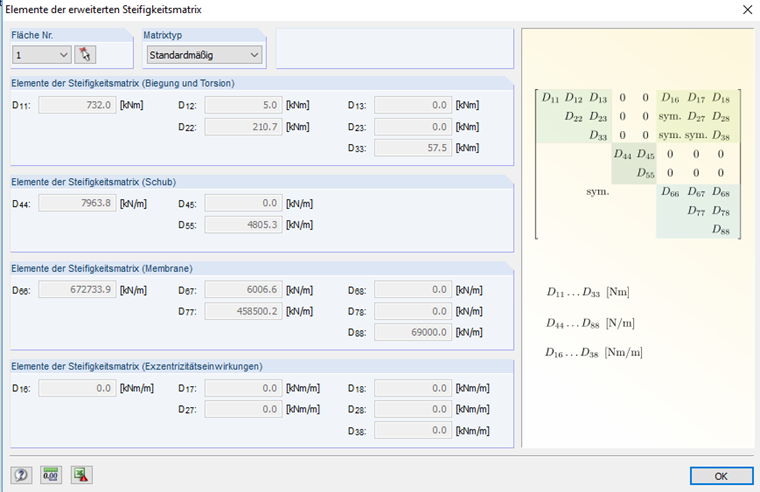

Isto corresponde ao valor de saída no RF-LAMINATE (Figura 2).
