Resposta:

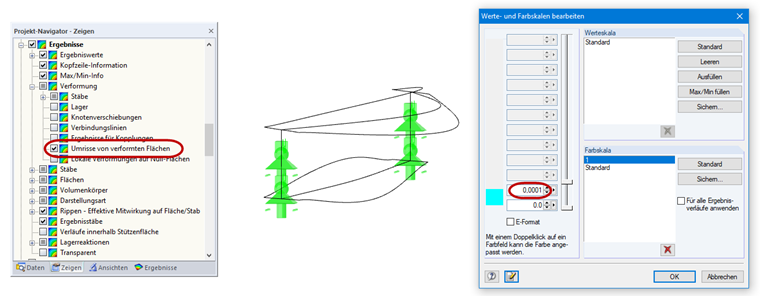

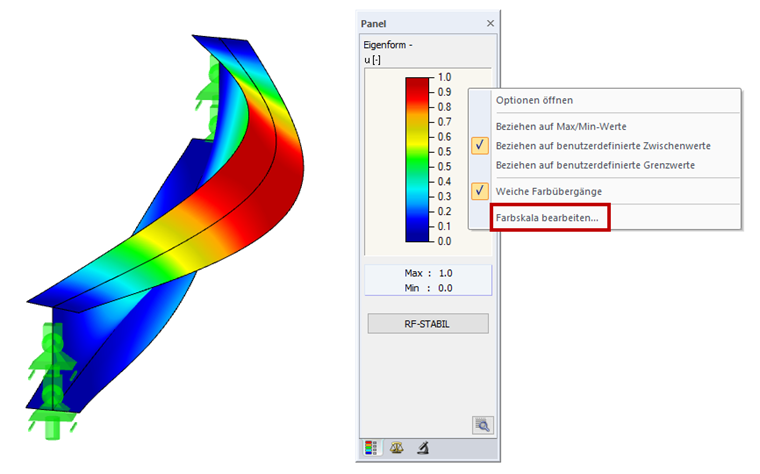

Para definir a apresentação da isobanda dos resultados como monocromática, é necessário editar a escala de cores. Para tal, basta clicar duas vezes na escala de cores ou editar a escala de cores com o botão direito do rato (ver Figura 01). Depois, pode deslocar o cursor para baixo até restar apenas uma cor. Pode alterar a cor clicando duas vezes na mesma. Depois, o valor máximo pode ser transferido manualmente para o penúltimo campo de entrada (ver Figura 02). Se pretender uma apresentação incolor, defina um número muito pequeno para o penúltimo valor. Além disso, é recomendável ativar a opção "Contornos de superfícies deformadas" (ver Figura 03).
Pergunta
Também é possível definir a apresentação da isobanda como monocromática ou transparente?
