Odpowiedź:

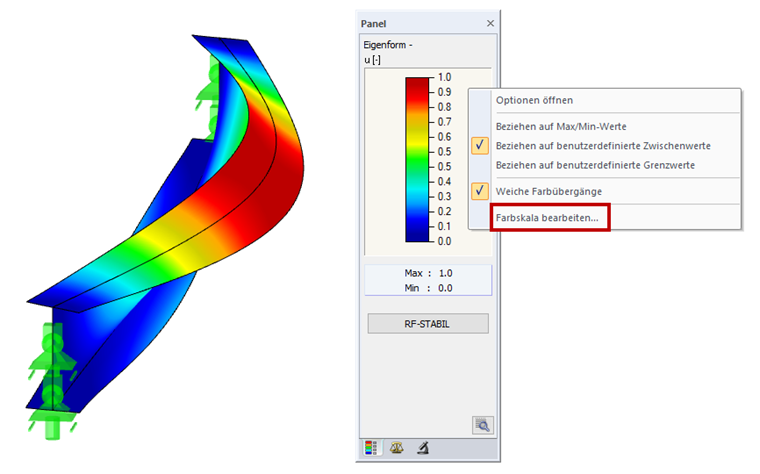

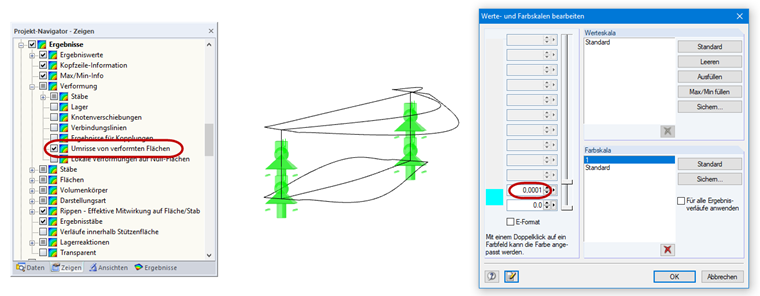

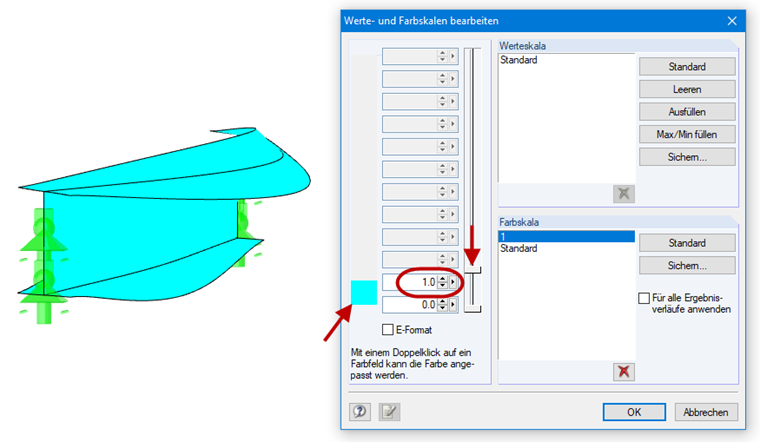

Aby wyświetlić izopasma wyników w jednym kolorze, należy edytować skalę kolorów. W tym celu wystarczy dwukrotnie kliknąć skalę kolorów lub edytować skalę kolorów, klikając prawym klawiszem myszy (patrz Rysunek 01). Suwak można następnie przesunąć tak daleko, że pozostanie tylko jeden kolor. Można to zmienić, dwukrotnie klikając kolor. Następnie maksymalną wartość można ręcznie przenieść do pierwszego pola wprowadzania (patrz Rysunek 02). Jeśli chcesz, aby wyświetlacz był bezbarwny, zdefiniuj bardzo małą wartość dla długości wyprzedzenia. Zaleca się również aktywować opcję "Obrysy odkształconych powierzchni" (patrz Rysunek 03).
Pytanie
Czy jest możliwe, aby odwzorowanie izopasma było wyświetlane w jednym kolorze, a także przezroczysto?
