Antwort:

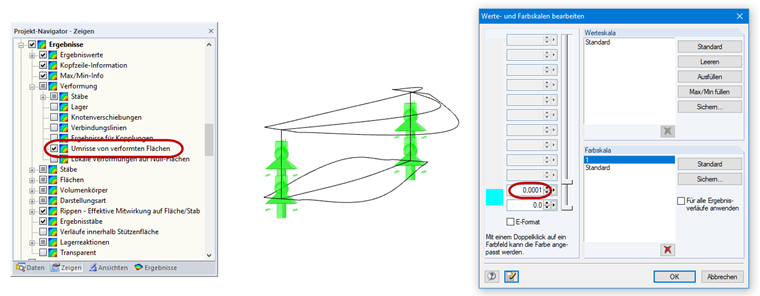

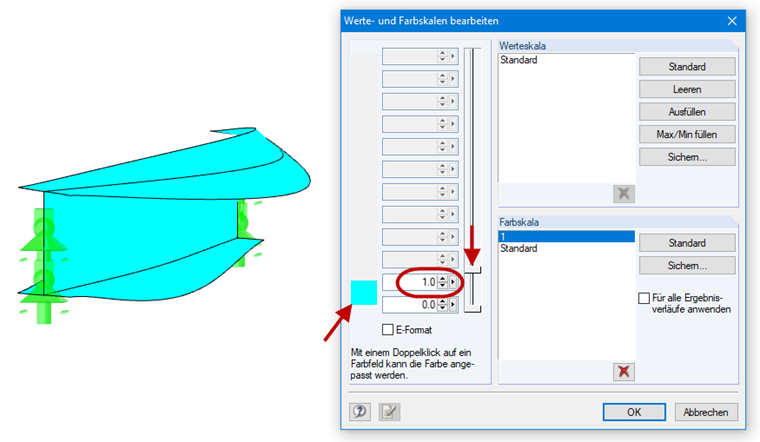

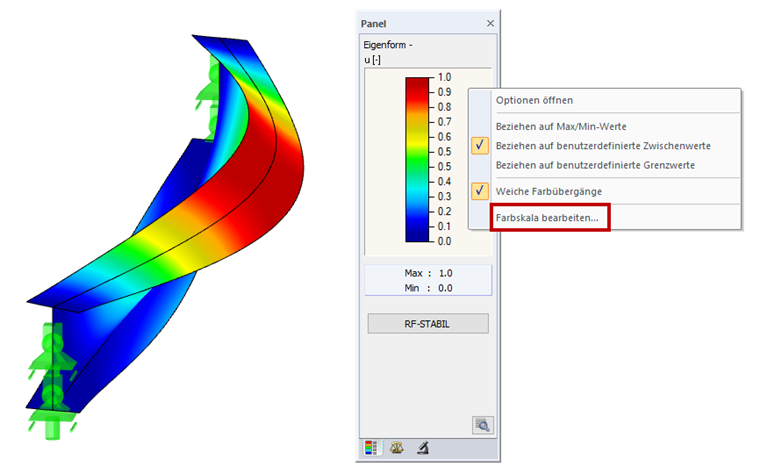

Um die Isoflächendarstellung der Ergebnisse einfarbig darzustellen, muss die Farbskala bearbeitet werden. Dazu einfach einen Doppelklick auf die Farbskala oder mit der rechten Maustaste die Farbskala bearbeiten (siehe Bild 01). Darin kann im Anschluss der Schieberegler so weit nach unten geschoben werden, dass nur eine Farbe übrig bleibt. Mit einem Doppelklick auf die Farbe kann diese geändert werden. Danach kann der Maximalwert in das vorletzte Eingabefeld manuell übernommen werden (siehe Bild 02). Ist eine farblose Darstellung gewünscht, so ist für den vorletzten Wert eine sehr kleine Zahl zu definieren. Außerdem empfiehlt es sich die Option "Umrisse von verformten Flächen" zu aktivieren (siehe Bild 03).
Frage
Kann die Isoflächendarstellung auch einfarbig oder auch transparent dargestellt werden?
