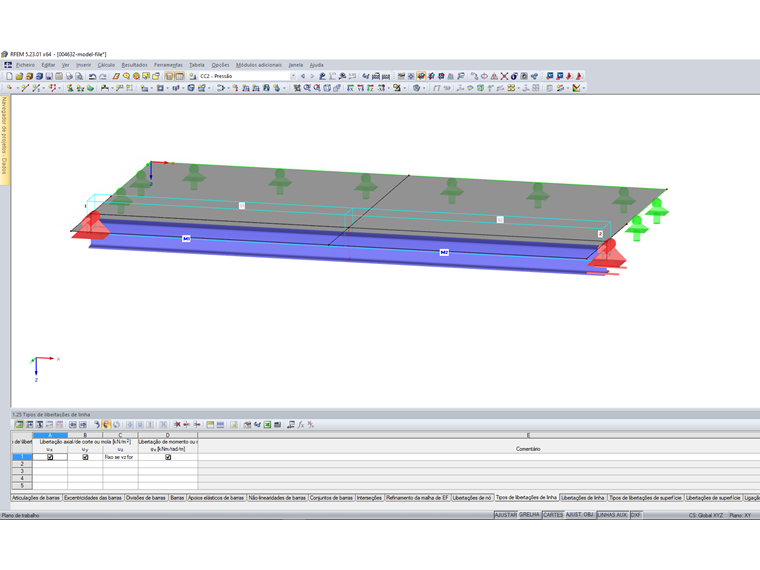

A Figura 01 mostra um modelo em que as superfícies 1 e 2 devem assentar nas barras 1 e 2. As barras 1 e 2 devem ser apoiadas pelos apoios nodais 1 e 2.

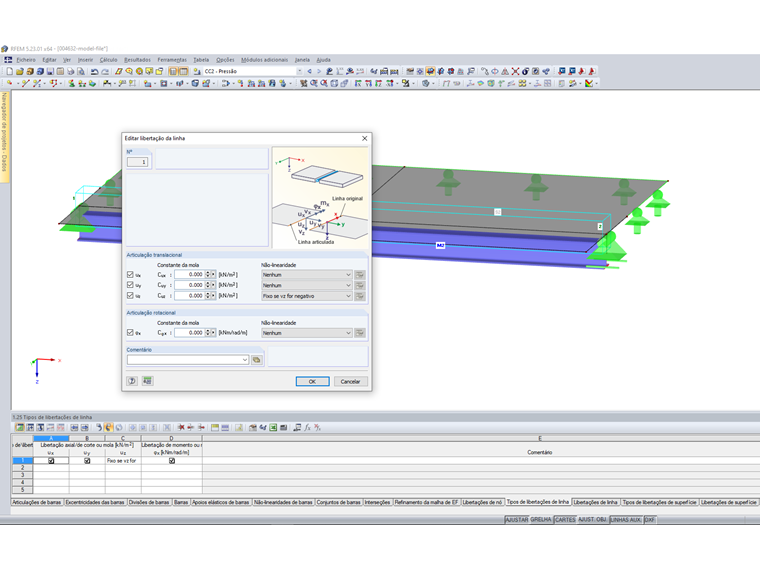

Para desacoplar as barras das superfícies, é definido um tipo de libertação de linha apresentado na Figura 02. O deslocamento uz é libertado apenas no caso de uma força de tração, os deslocamentos ux, uy e a rotação φx são sempre libertados.

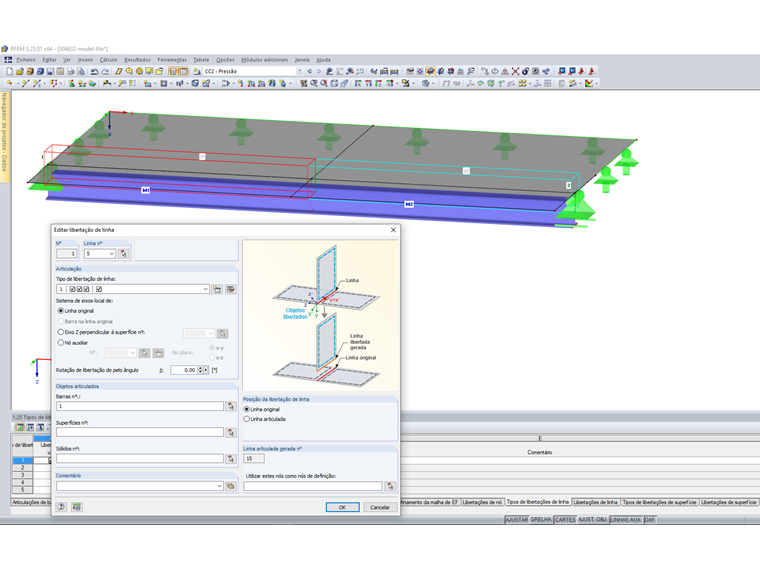

A linha de libertação 1 está definida na linha 5 e liberta a barra 1 (Figura 03).

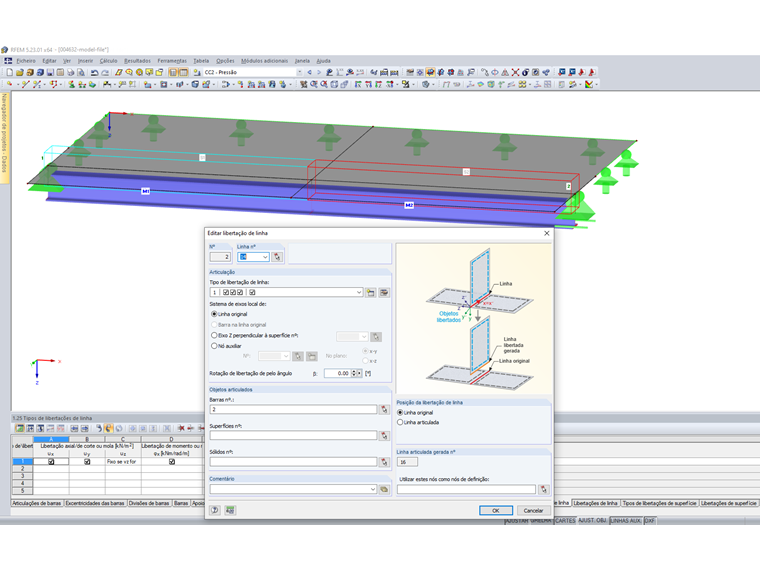

A libertação de linha 2 está definida na linha 14 e liberta a barra 2 (Figura 04).

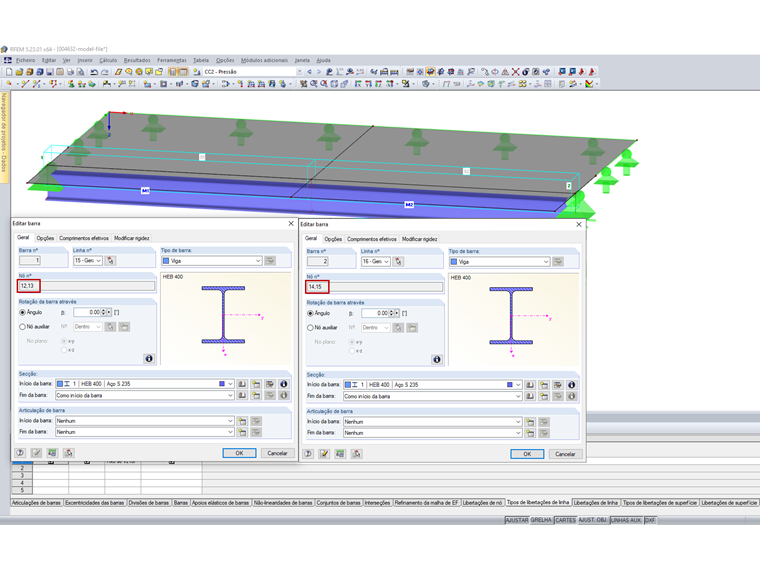

A barra 1 fica agora definida na linha 15 gerada pela libertação de linha com os nós 12 e 13 e a barra 2 fica definida na linha 16 gerada pela libertação de linha com os nós 14 e 15 (Figura 05). As barras 1 e 2 têm diferentes nós (13 e 14) na intersecção e não estão ligadas aos mesmos.
Além disso, os apoios nodais 1 e 2 estão definidos nos nós 5 e 10 e, como tal, suportam as superfícies, mas não as barras (Figura 06).

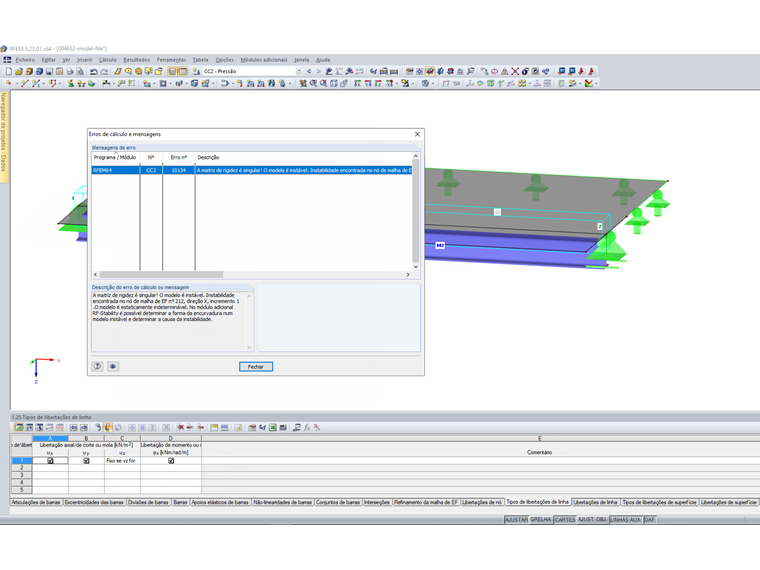

Durante o cálculo, é apresentada a mensagem de erro na Figura 07 porque as barras não estão suportadas.

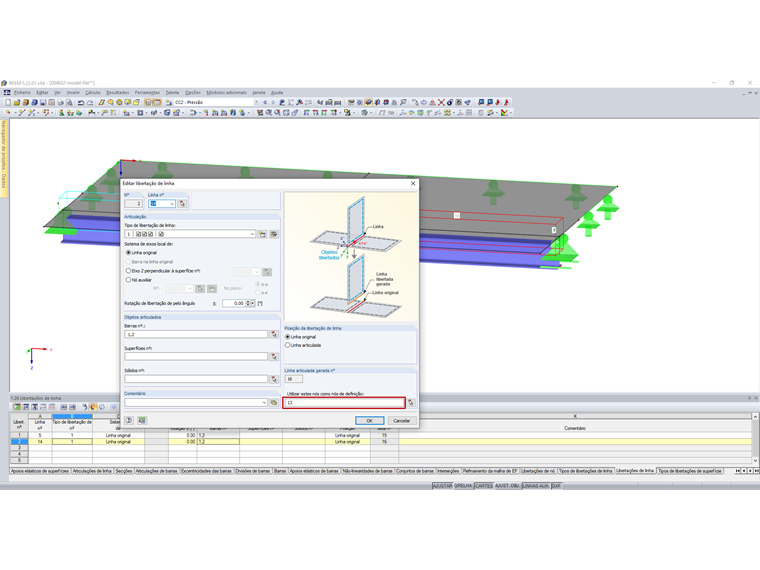

A ligação das barras 1 e 2 pode ser criada se o nó 13, gerado pela libertação de linha 1, for definido como nó de definição na libertação de linha 2 (Figura 08). As barras 1 e 2 partilham o mesmo nó 13 e estão ligadas ao mesmo.

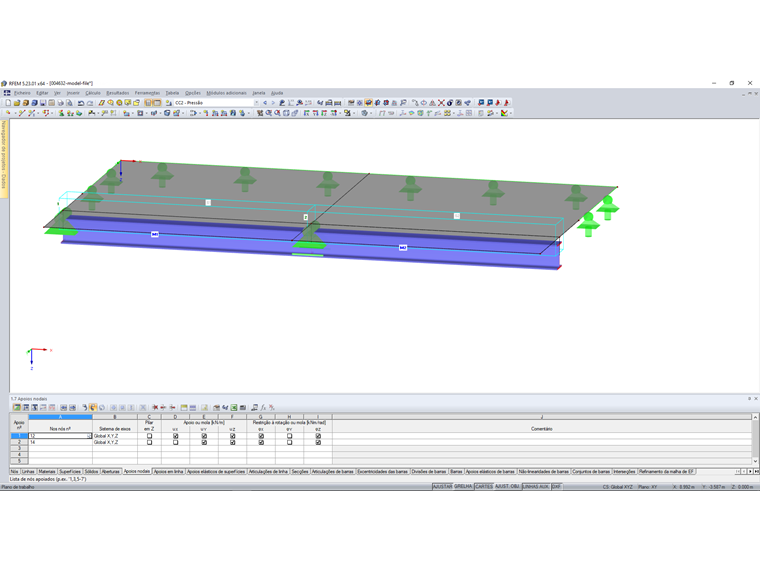

Além disso, é necessário definir os apoios nodais 1 e 2 nos nós das barras 1 e 2 (Figura 09).
