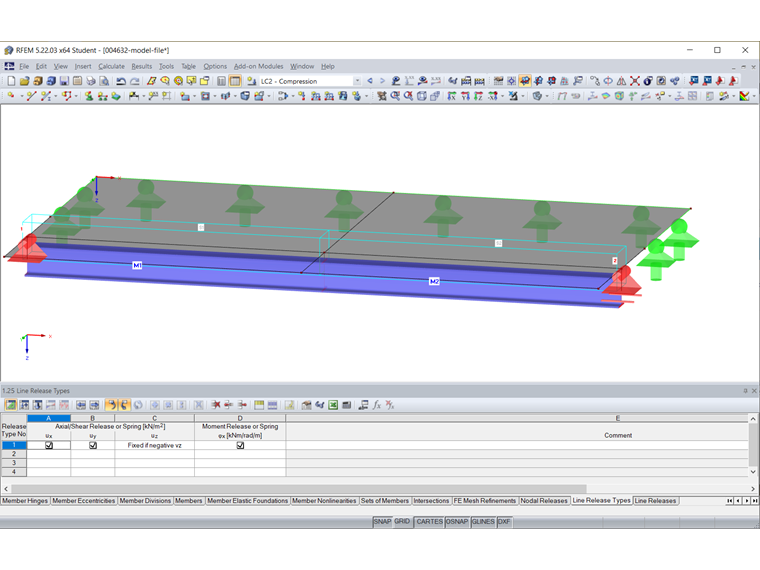

Rysunek 01 przedstawia model, w którym Powierzchnia 1 i Powierzchnia 2 powinny spoczywać na Pręcie 1 i Pręcie 2. Pręt 1 i pręt 2 powinny być podparte na podporach węzłowych 1 i 2.

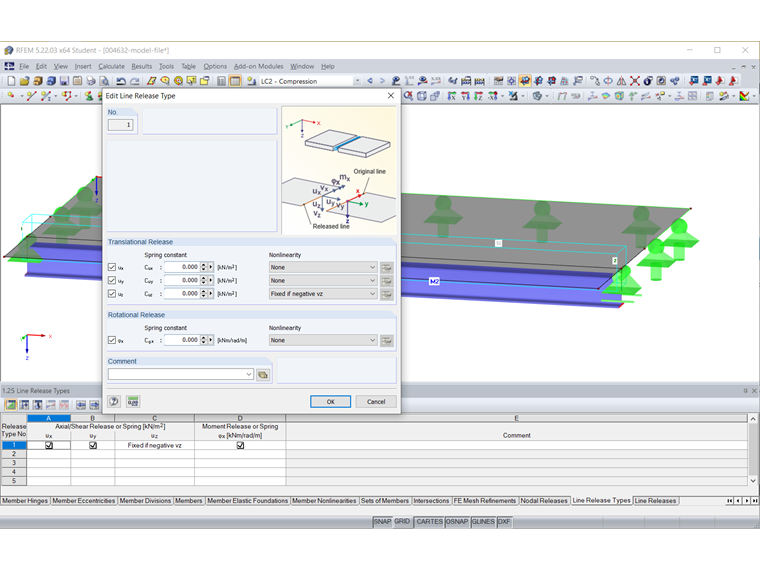

W celu oddzielenia prętów od powierzchni definiowany jest typ zwolnienia liniowego pokazany na rysunku 02. Przemieszczenie uz zostaje zwolnione dopiero w przypadku działania siły rozciągającej, pozostałe przemieszczenia ux , uyi obrót φ xsą zwolnione zawsze.

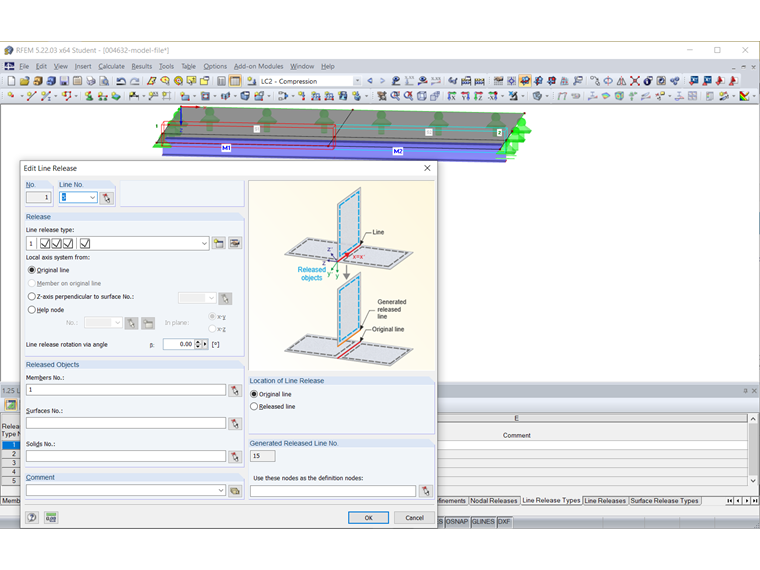

Zwolnienie liniowe 1 jest zdefiniowane w linii 5 i zwolnienia pręta 1 (rysunek 03).
Zwolnienie liniowe 2 jest zdefiniowane w linii 14 i zwalnia pręt 2 (rysunek 04).
Pręt 1 został zdefiniowany w Linii 15, wygenerowany przez zwolnienie liniowe z węzłem 12 i 13, a Pręt 2 jest zdefiniowany w Linii 16, wygenerowany przez zwolnienie liniowe z węzłem 14 i 15 (rysunek 05). Pręty 1 i 2 mają na przecięciu różne węzły (13 i 14) i nie są z nimi połączone.
Ponadto Podpory węzłowe 1 i 2 są zdefiniowane w węźle 5 i 10, a zatem podpierają powierzchnie, ale nie pręty (rysunek 06).

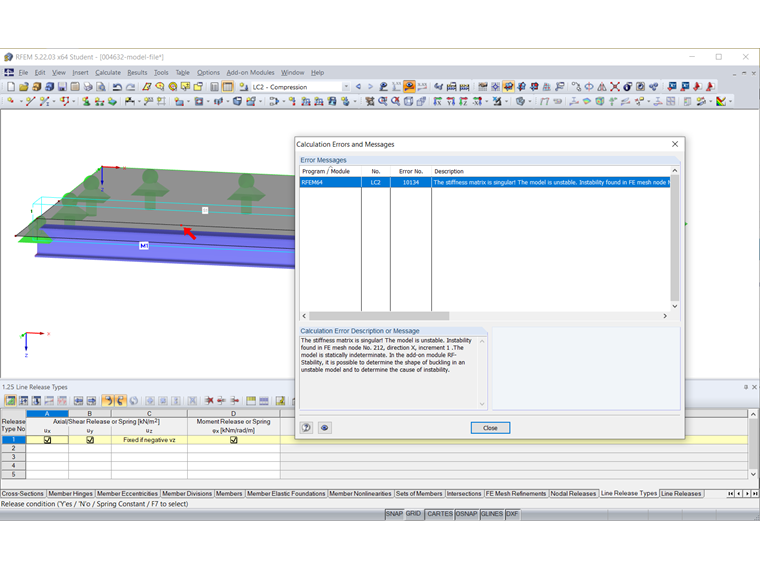

Podczas obliczeń wyświetlany jest komunikat o niestateczności pokazany na rysunku 07, ponieważ pręty nie są podparte.

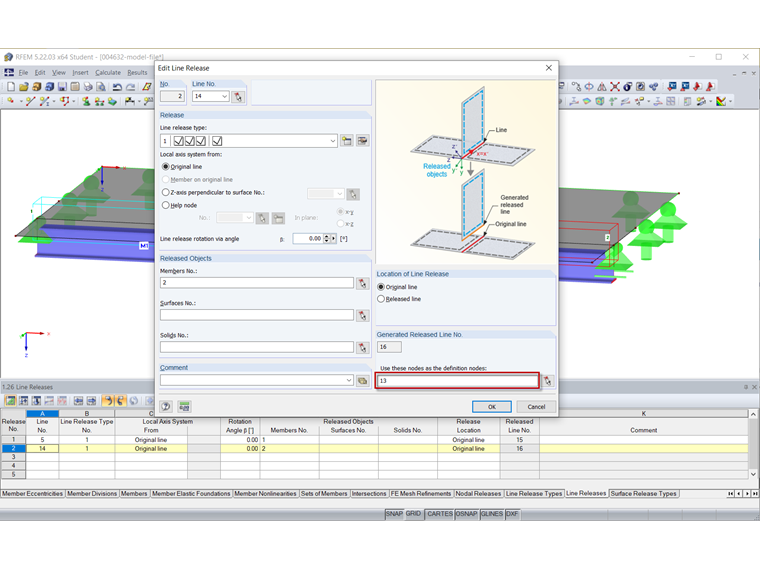

Połączenie Prętu 1 i Prętu 2 można utworzyć, definiując węzeł 13 wygenerowany przez zwolnienie liniowe jako węzeł definicji w wydaniu liniowym 2 (rysunek 08). Pręty 1 i 2 współdzielą następnie ten sam węzeł 13 i są z nim połączone.

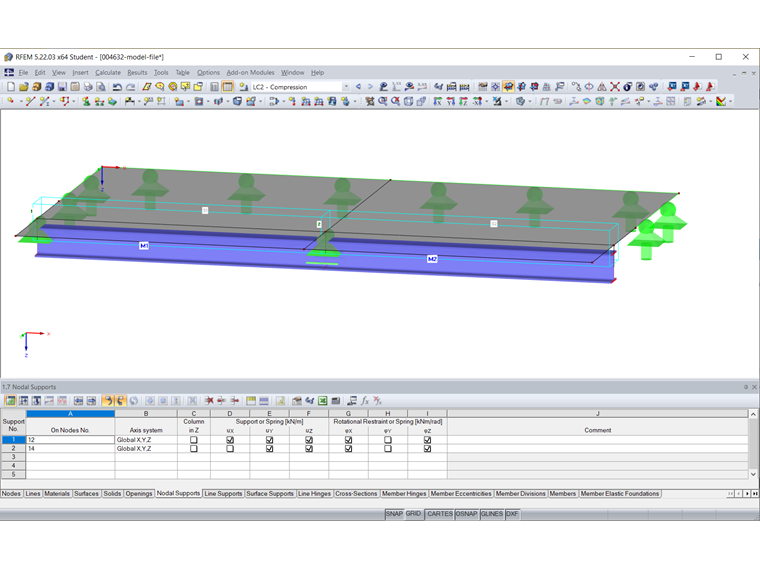

Ponadto należy zdefiniować podpory węzłowe 1 i 2 w węzłach prętów 1 i 2 (rysunek 09).
