Nestabilní systém při použití liniového uvolnění

Při použití liniového uvolnění se zobrazí chybové hlášení, že model je nestabilní. Co může být příčinou?


Odpověď:

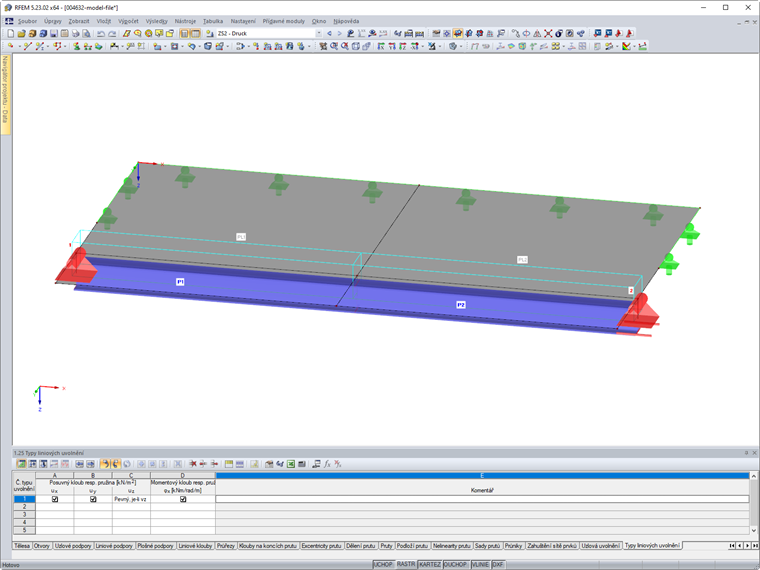

Na Obrázku 01 je znázorněn model, ve kterém plochy 1 a 2 mají ležet na prutech 1 a 2. Pruty 1 a 2 by měly být podepřené uzlovými podporami 1 a 2.

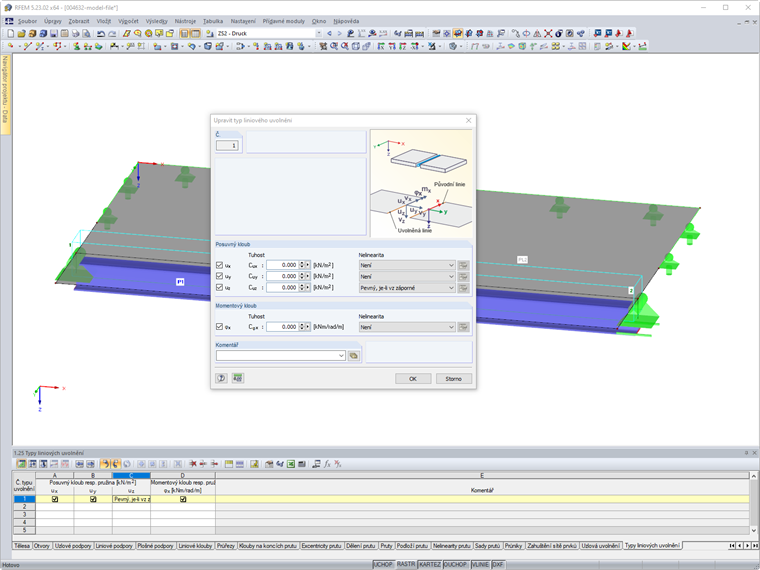

Pro odpojení prutů od ploch je definován typ liniového uvolnění znázorněný na Obrázku 02. Posun uz se uvolní pouze v případě tahové síly; ostatní posuny ux, uy a natočení φx jsou vždy uvolněné.

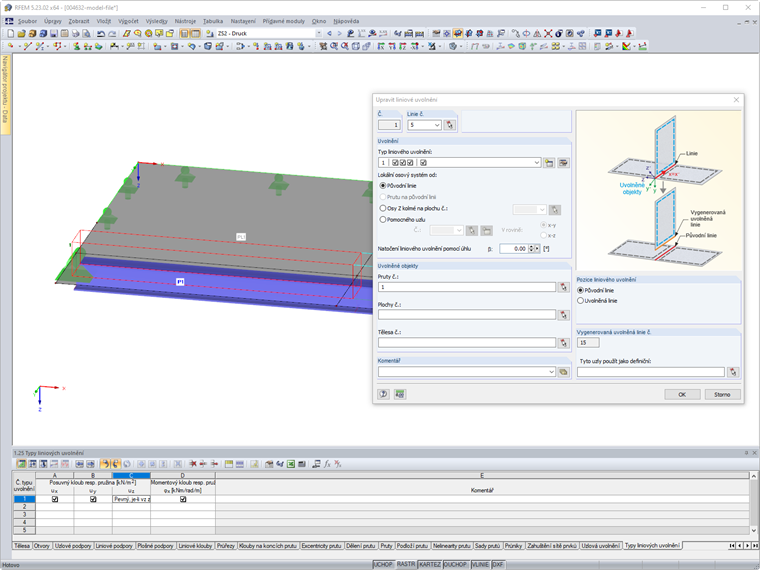

Liniové uvolnění 1 je definováno na linii 5 a uvolní prut 1 (Obrázek 03).

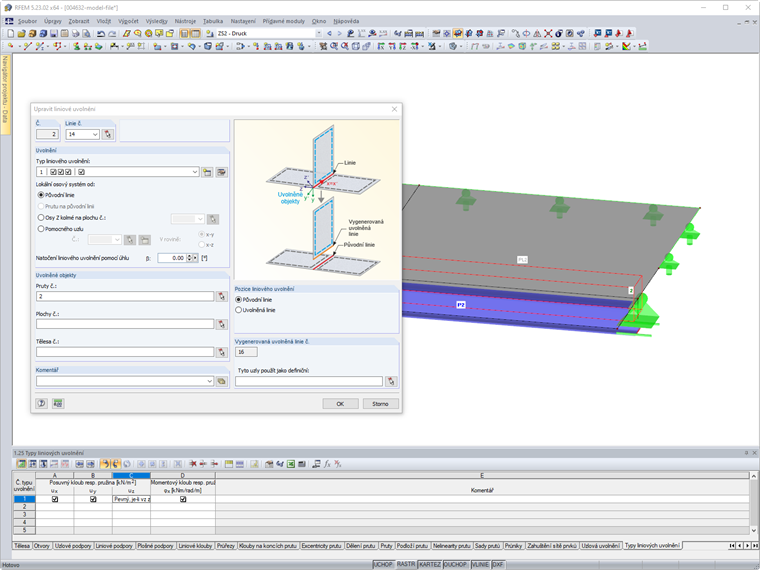

Liniové uvolnění 2 je definováno na linii 14 a uvolní prut 2 (Obrázek 04).

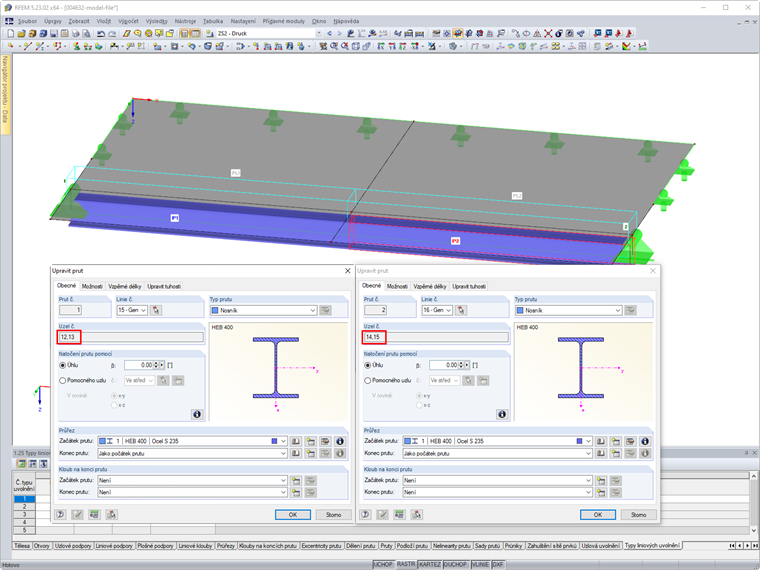

Prut 1 je nyní definován na linii 15 vygenerované liniovým uvolněním s uzly 12 a 13 a prut 2 je definován na linii 16 vygenerované liniovým uvolněním s uzly 14 a 15 (Obrázek 05). Pruty 1 a 2 mají v průsečíku různé uzly (13 a 14), a proto nejsou spojené.

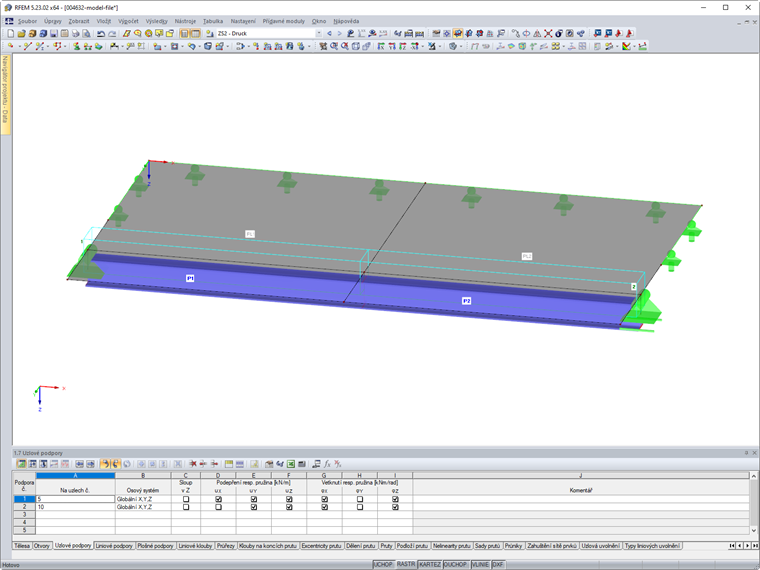

Uzlové podpory 1 a 2 jsou navíc definovány v uzlech 5 a 10 a podepírají tak plochy, nikoliv však pruty (Obrázek 06).

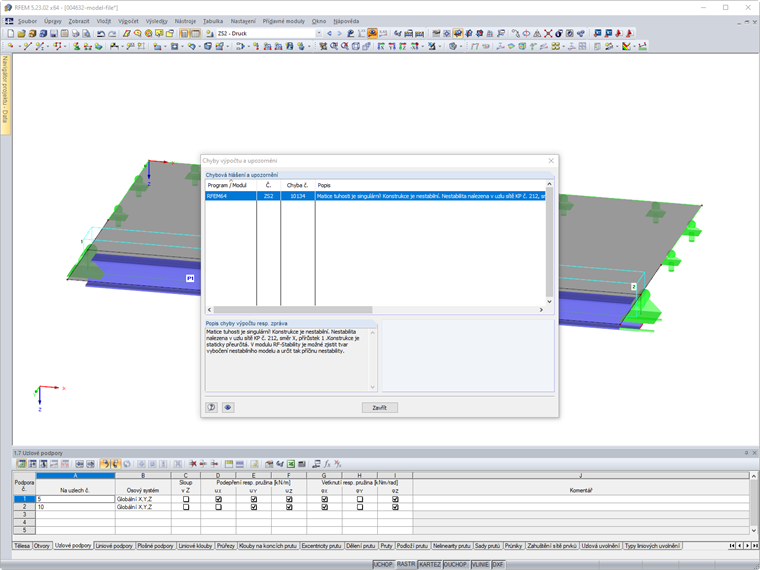

Během výpočtu se zobrazí zpráva o nestabilitě znázorněná na Obrázku 07, protože pruty nejsou podepřené.

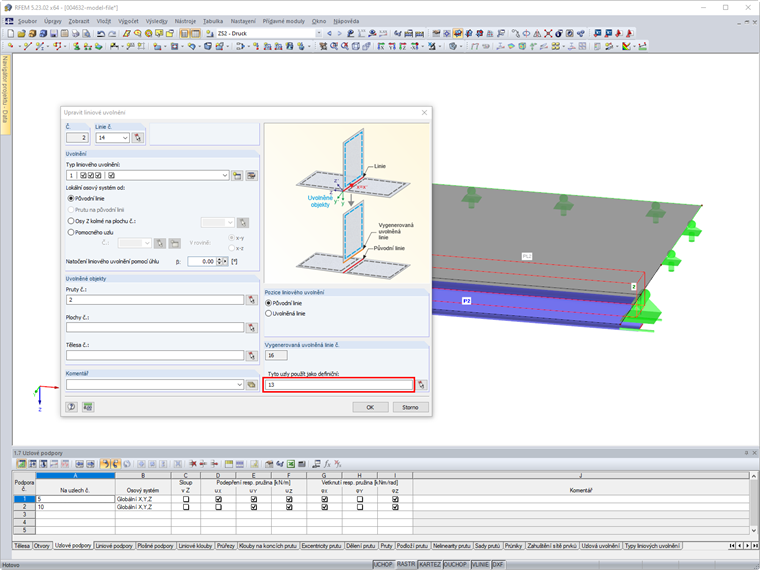

Spojení prutů 1 a 2 je možné vytvořit definováním uzlu 13 vygenerovaným pomocí liniového uvolnění 1 jako definičního uzlu v liniovém uvolnění 2 (Obrázek 08). Pruty 1 a 2 potom sdílejí stejný uzel 13 a jsou spojené.

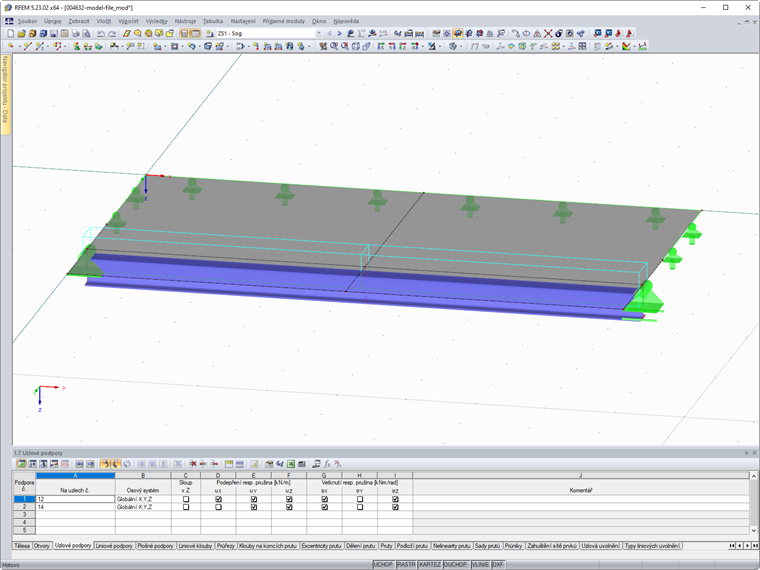

Dále je třeba zadat uzlové podpory 1 a 2 v uzlech prutů 1 a 2 (Obrázek 09).
