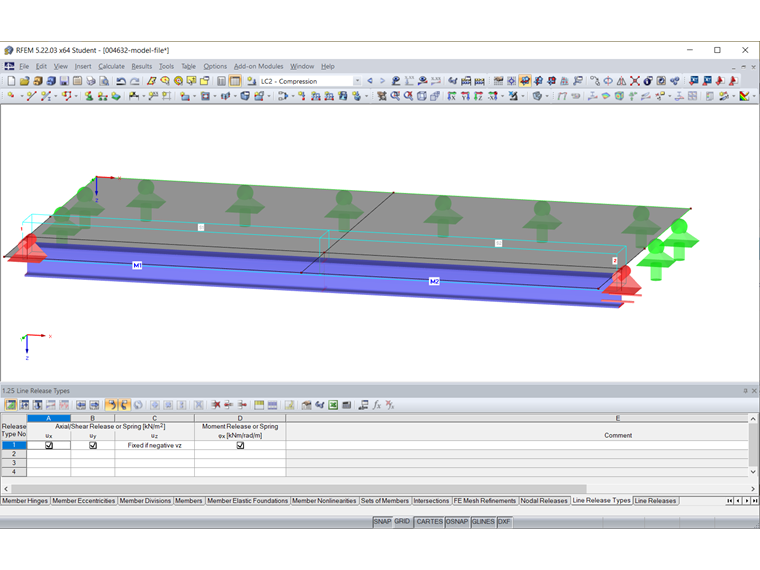

L'immagine 01 mostra un modello in cui la superficie 1 e la superficie 2 dovrebbero poggiare sull'asta 1 e sull'asta 2. L'asta 1 e l'asta 2 devono essere supportate dai vincoli esterni dei nodi 1 e 2.

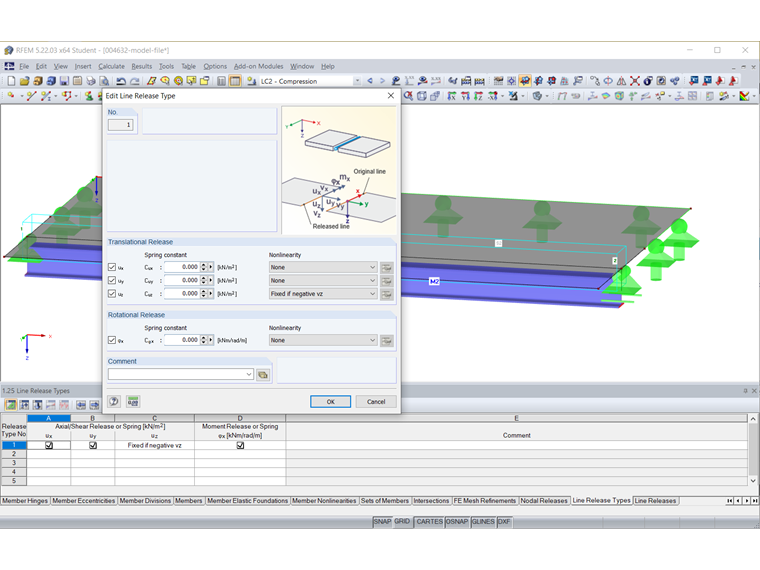

Per disaccoppiare le aste dalle superfici, viene definito un tipo di svincolo della linea mostrato nell'immagine 02. Lo spostamento uz viene rilasciato solo nel caso di una forza di trazione, gli altri spostamenti ux , uy e la rotazione φx sono sempre rilasciati.

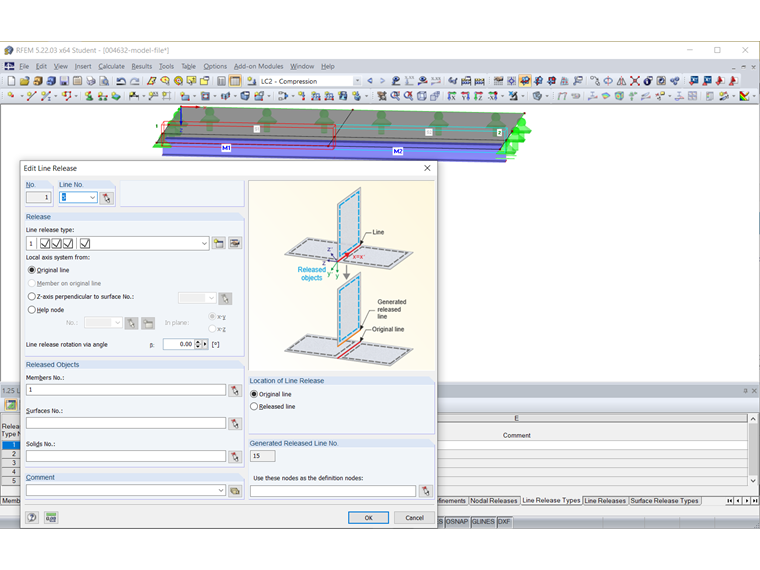

Il rilascio della linea 1 è definito sulla linea 5 e rilascia l'asta 1 (Figura 03).

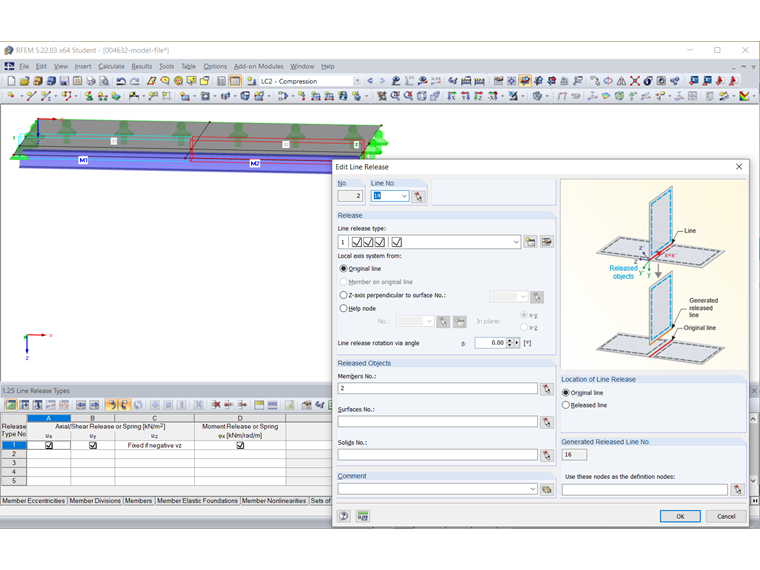

Lo svincolo della linea 2 è definito nella riga 14 e rilascia l'asta 2 (figura 04).

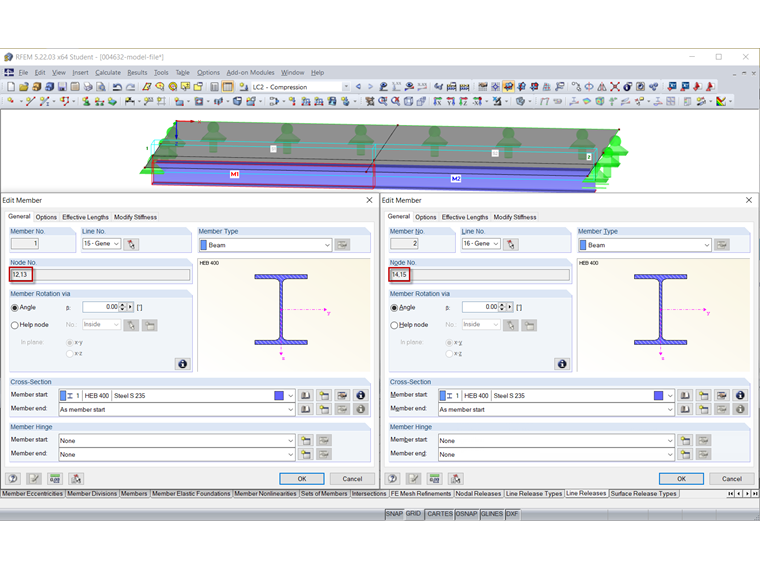

L'asta 1 è definita sulla linea 15, generata dallo svincolo della linea con il nodo 12 e il nodo 13, e l'asta 2 è definita sulla linea 16, generata dallo svincolo della linea con il nodo 14 e il nodo 15 (Figura 05). Le aste 1 e 2 hanno nodi diversi (13 e 14) alla loro intersezione e non sono collegate ad esse.
Inoltre, i vincoli esterni dei nodi 1 e 2 sono definiti nel nodo 5 e nel nodo 10 e supportano quindi le superfici, ma non le aste (figura 06).

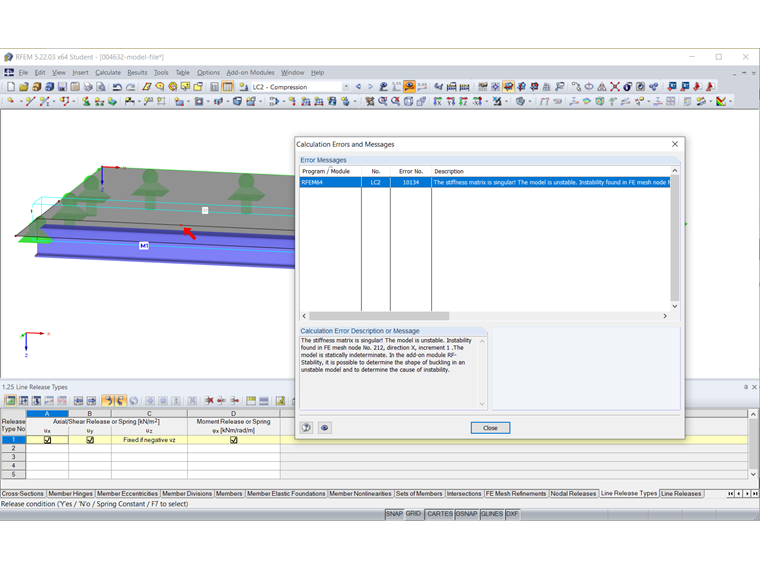

Durante il calcolo, viene visualizzato il messaggio di instabilità mostrato nell'immagine 07 perché le aste non sono supportate.

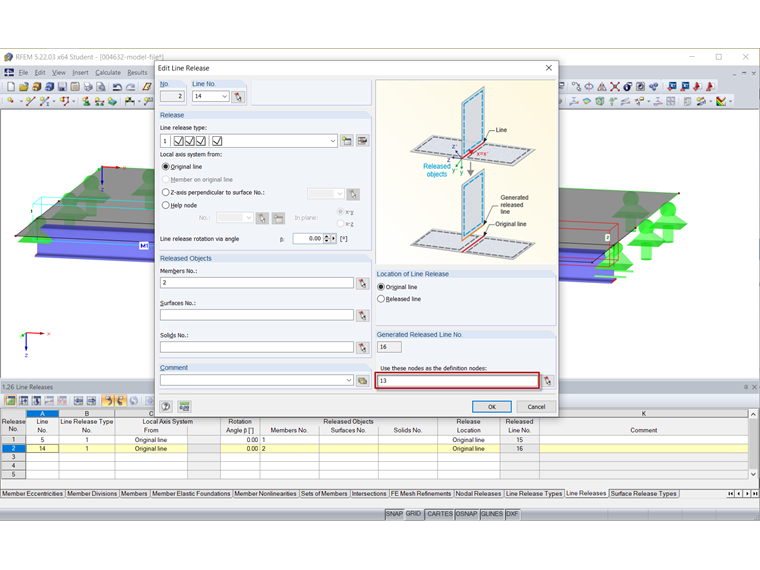

Il collegamento dell'asta 1 e dell'asta 2 può essere creato definendo il nodo 13 generato dal rilascio della linea 1 come nodo di definizione nello svincolo della linea 2 (Figura 08). Le aste 1 e 2 condividono lo stesso nodo 13 e sono ad esso collegate.

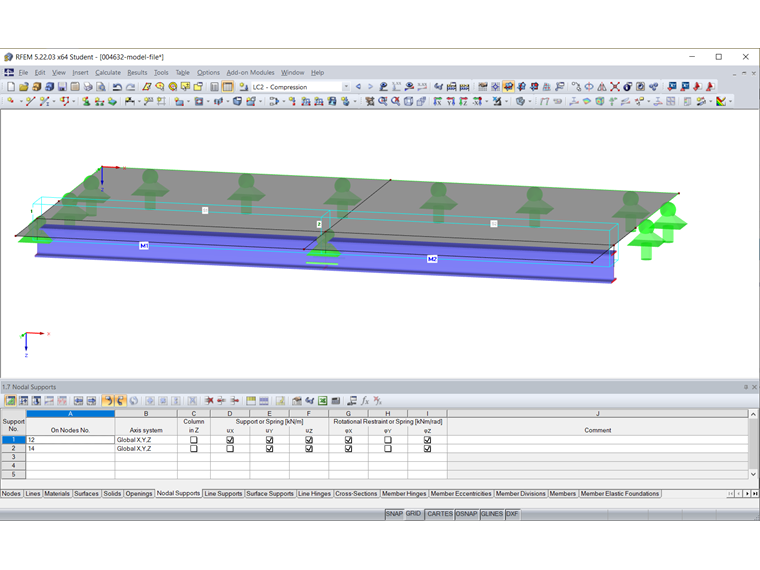

Inoltre, è necessario definire i vincoli esterni dei nodi 1 e 2 nei nodi delle aste 1 e 2 (Figura 09).
