Système instable lors de l'utilisation d'une libération linéique

Lorsque j'utilise une libération linéique, un message d'erreur indiquant que le modèle est instable s'affiche. Pourquoi ?


Réponse:

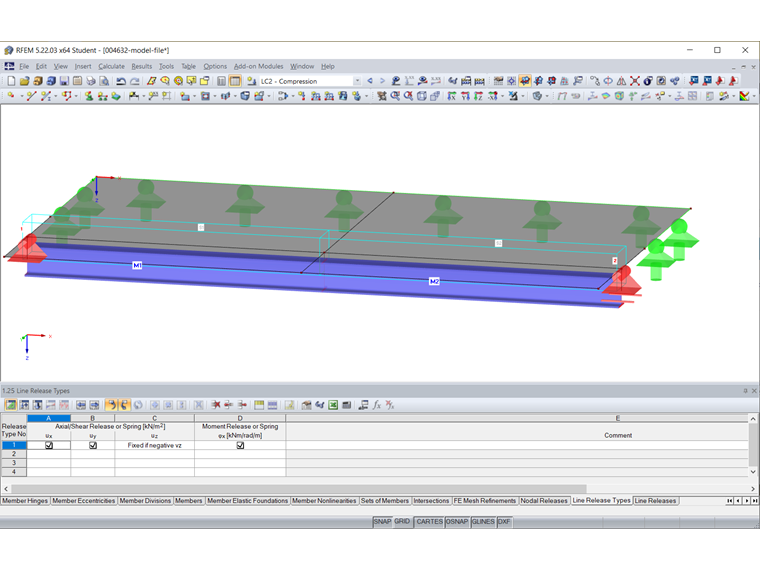

La Figure 01 montre un modèle où les surfaces 1 et 2 doivent reposer sur les barres 1 et 2. Les barres 1 et 2 doivent être supportées par les appuis nodaux 1 et 2.

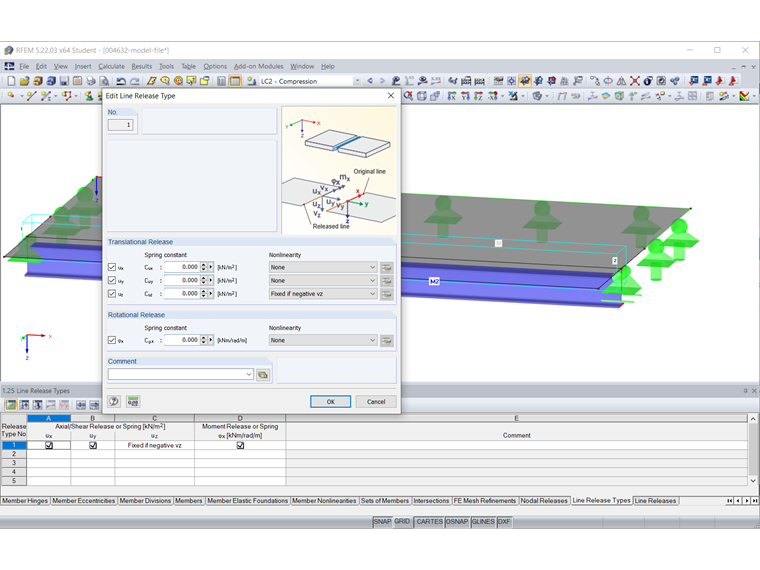

Pour découpler les barres des surfaces, un type de libération linéique affiché sur la Figure 02 est défini. La déviation uz n'est libérée que dans le cas d'un effort de traction. les autres déplacements ux, uy et la rotation φx sont toujours libérés.

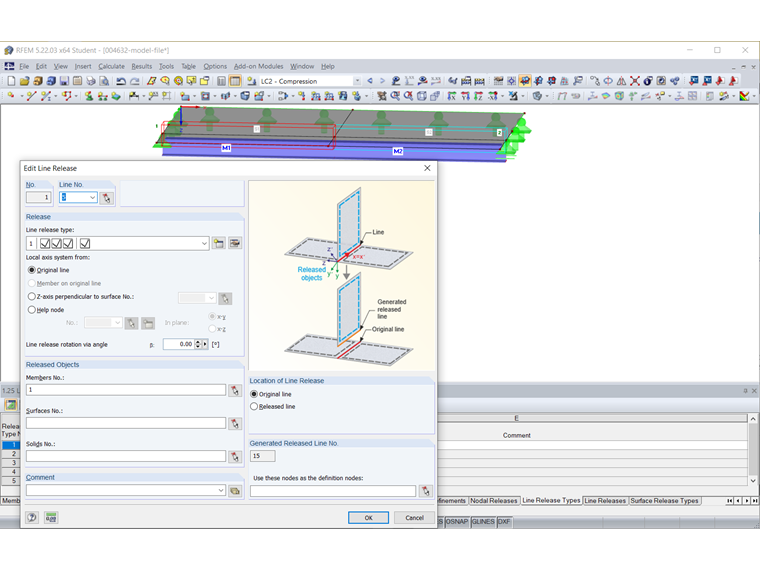

L'articulation linéique 1 est définie sur la ligne 5 et libère la barre 1 (Figure 03).

L'articulation linéique 2 est définie sur la ligne 14 et libère la barre 2 (Figure 04).

La barre 1 est désormais définie sur la ligne 15, générée par la libération linéique avec les nœuds 12 et 13, et la barre 2 est définie sur la ligne 16, générée par la libération linéique avec les nœuds 14 et 15 (Figure 05). Les barres 1 et 2 ont des nœuds différents (13 et 14) à leur intersection et ne sont pas connectées.

De plus, les appuis nodaux 1 et 2 sont définis aux nœuds 5 et 10 et supportent donc les surfaces, mais pas les barres (Figure 06).

Lors du calcul, le message d'instabilité affiché sur la Figure 07 s'affiche car les barres ne sont pas supportées.

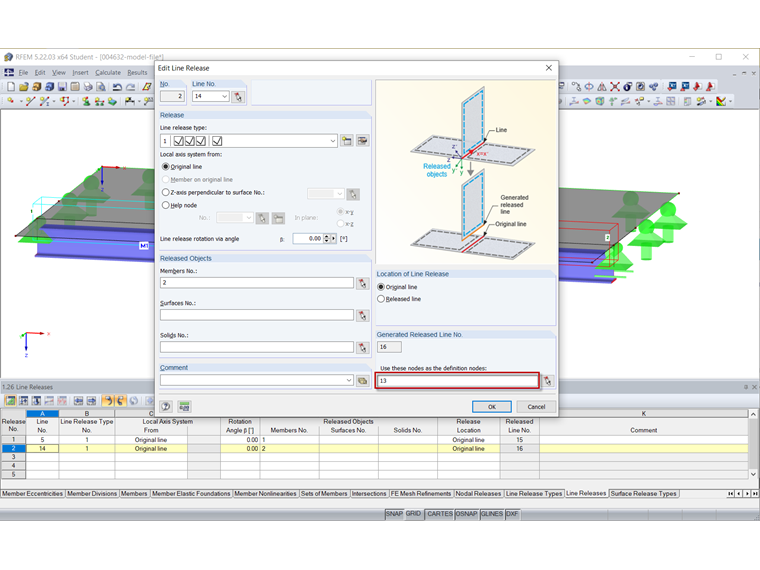

L'assemblage de la barre 1 et de la barre 2 peut être créé en définissant le nœud 13 généré par l'articulation linéique 1 comme nœud de définition dans l'articulation linéique 2 (Figure 08). Les barres 1 et 2 partagent alors le même nœud 13 et y sont connectées.

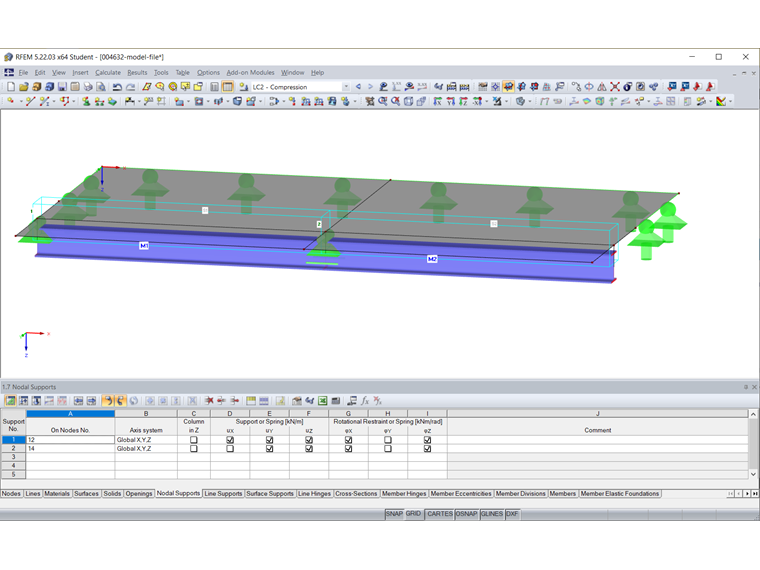

De plus, vous devez définir les appuis nodaux 1 et 2 aux nœuds des barres 1 et 2 (Figure 09).
