La imagen 01 muestra un modelo donde la superficie 1 y la superficie 2 deben descansar en la barra 1 y la barra 2. La barra 1 y la barra 2 deben estar soportadas por los apoyos en nudo 1 y 2.
Preguntas frecuentes (FAQ)

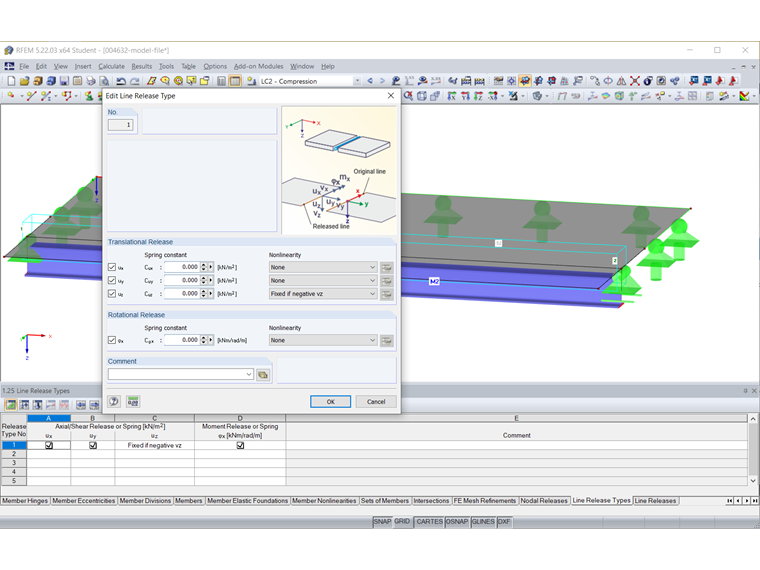

Para desacoplar las barras de las superficies, se define un tipo de liberación de línea que se muestra en la Imagen 02. El desplazamiento uz sólo se libera en el caso de una fuerza de tracción, los otros desplazamientos ux , uy y el giro φx siempre se liberan.

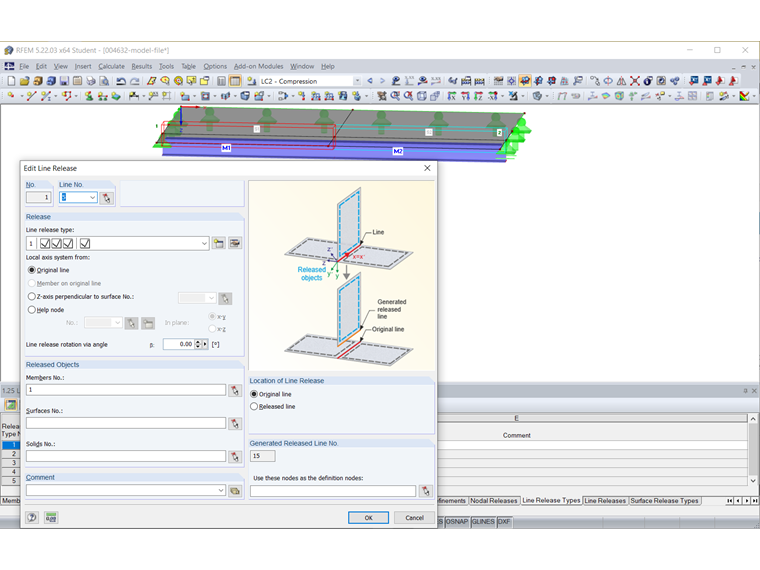

La liberación de línea 1 se define en la línea 5 y libera la barra 1 (figura 03).

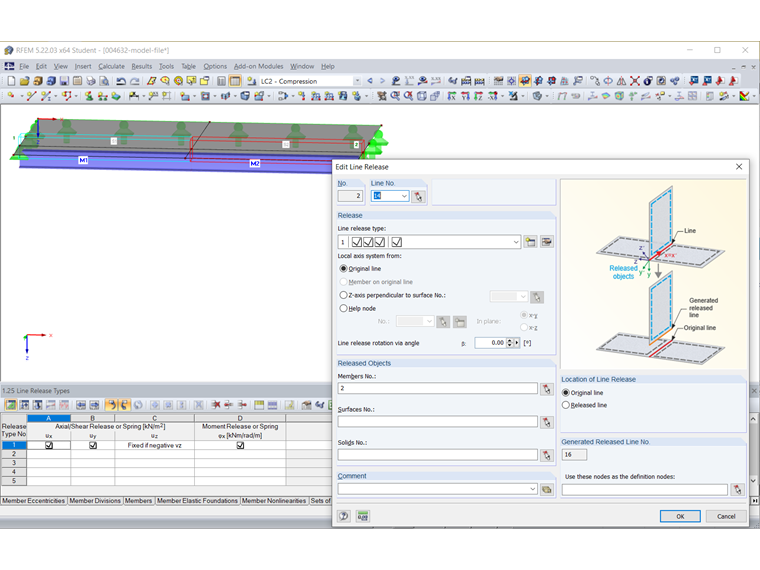

La liberación de línea 2 se define en la línea 14 y libera la barra 2 (figura 04).

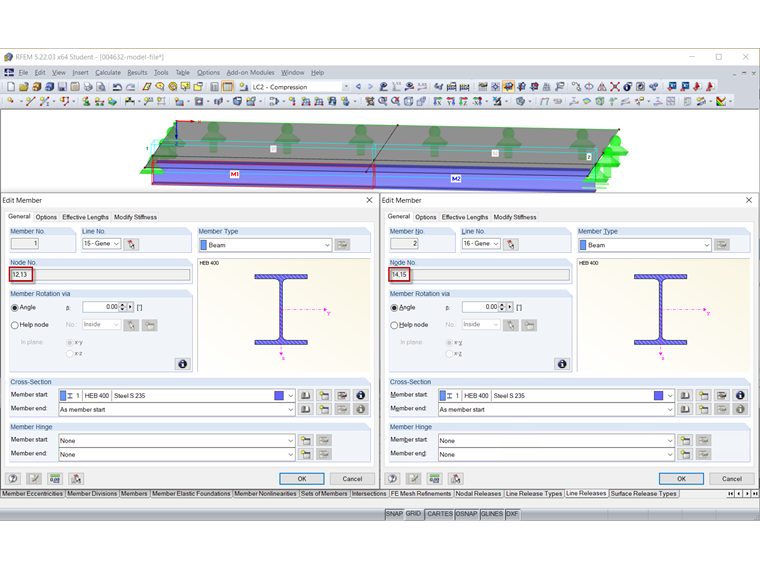

La barra 1 ahora está definida en la línea 15, generada por la liberación de línea con el nudo 12 y el nudo 13, y la barra 2 está definida en la línea 16, generada por la liberación de línea con el nudo 14 y el nudo 15 (imagen 05). Las barras 1 y 2 tienen nudos diferentes (13 y 14) en su intersección y no están conectados a ellos.
Además, los apoyos en nudo 1 y 2 están definidos en el nudo 5 y en el nudo 10 y, por lo tanto, apoyan las superficies, pero no las barras (figura 06).

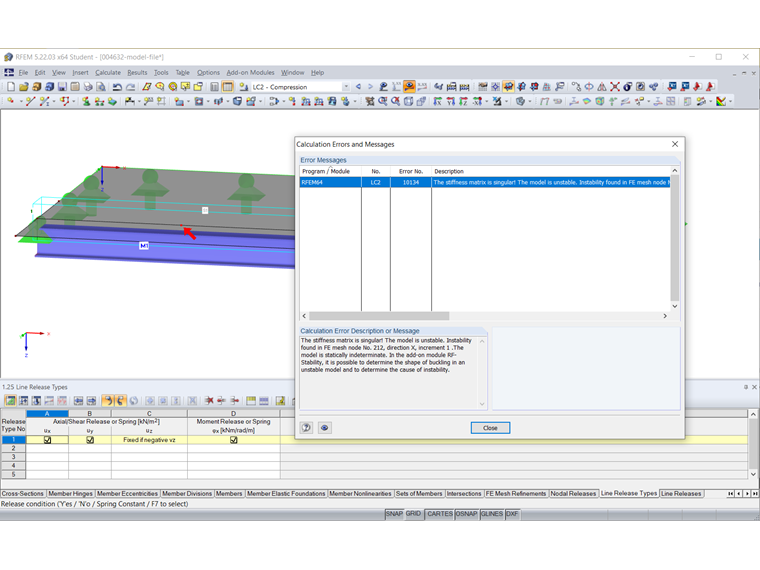

Durante el cálculo, se visualiza el mensaje de inestabilidad mostrado en la imagen 07 porque las barras no están apoyadas.

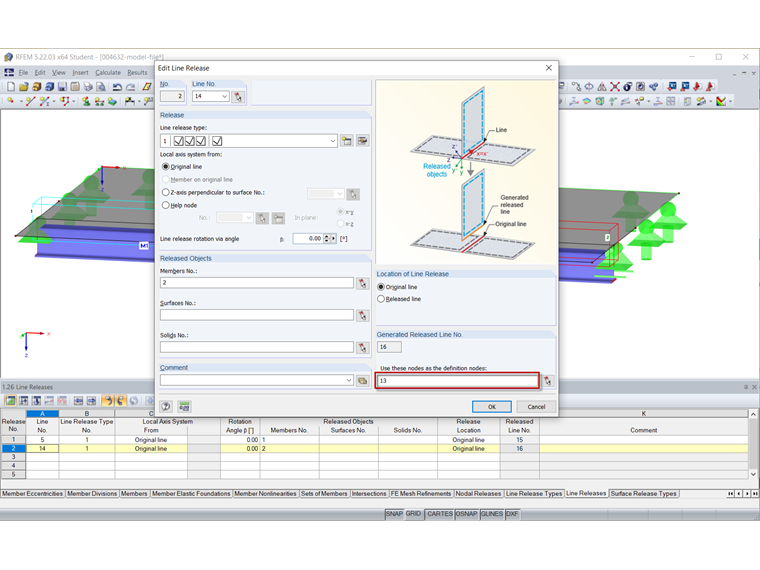

La conexión de la barra 1 y la barra 2 se puede crear definiendo el nudo 13 generado por la liberación de línea 1 como un nudo de definición en la liberación de línea 2 (imagen 08). Los miembros 1 y 2 comparten el mismo nudo 13 y están conectados a él.

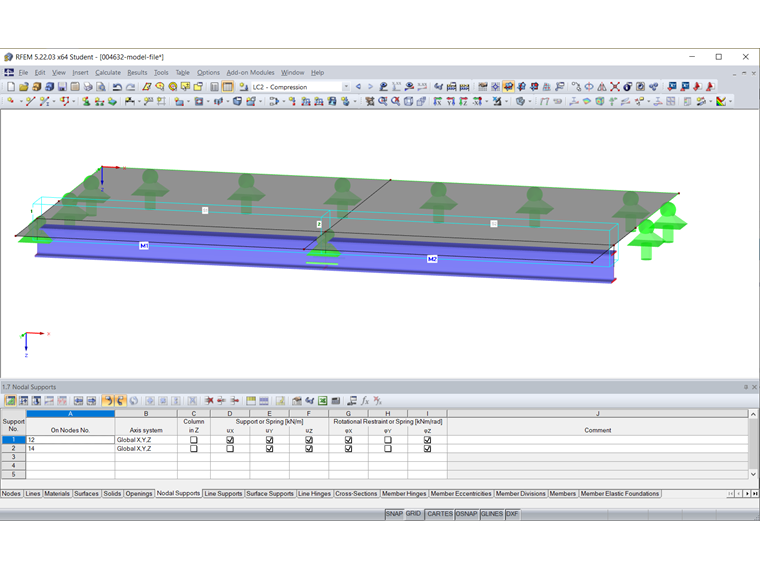

Además, tiene que definir los apoyos en nudo 1 y 2 en los nudos de las barras 1 y 2 (imagen 09).
