Pergunta

O ponto de deslocamento de uma secção é utilizado como ponto de referência para colocar a secção na secção transversal. Este ponto é destacado a vermelho no gráfico da secção da caixa de diálogo "Definir secção" (Figura 01). As coordenadas y e z referem-se ao centro de gravidade da secção.

FAQ

[EN] FAQ 004678 | Como é que posso colocar uma secção noutra secção?

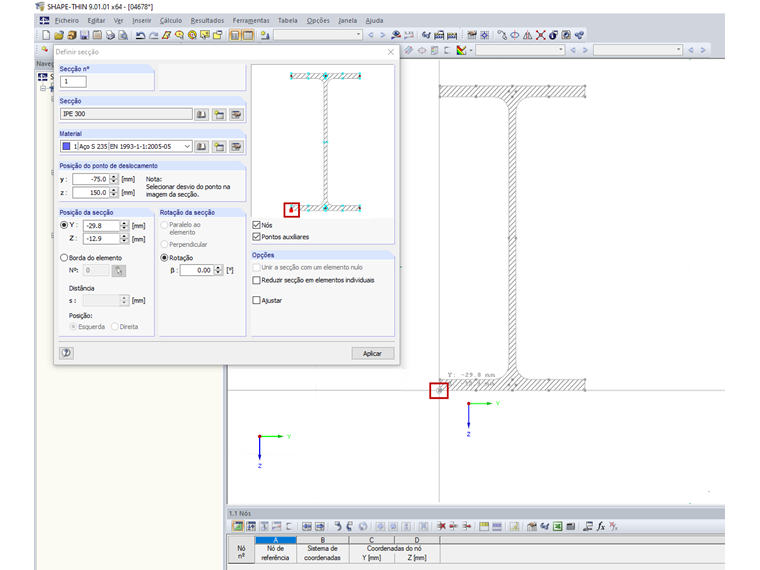

Ponto de deslocamento (marcado em vermelho)

Clicando num dos pontos vermelhos ou num dos pontos de ajuste turquesa, pode ser definido outro ponto de referência. Neste ponto, a secção fica "colada" ao cursor antes de ser finalmente definida mediante um clique do rato.

A seleção inteligente do ponto de desvio da secção facilita a definição da secção nos elementos. Isso também é demonstrado no vídeo. Tenha em atenção que as secções apresentadas no vídeo ainda não estão ligadas entre si. A forma como estas podem ser ligadas é demonstrada na FAQ 002389.
