Odpověď:

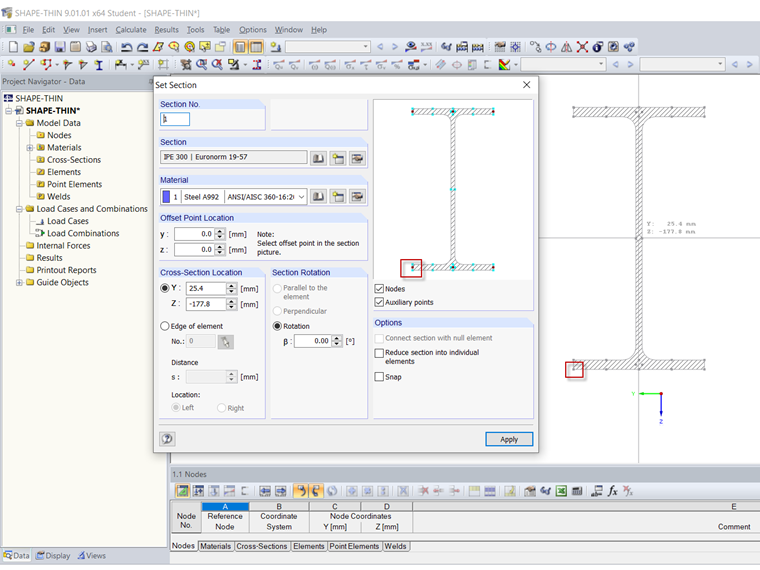

Bod odsazení profilu se používá jako referenční bod pro umístění profilu v průřezu. Tento bod je v nákresu označený červeně v dialogu "Nastavit průřez" (Obrázek 01). Souřadnice y a z se vztahují k těžišti profilu.
Kliknutím na jeden z červených uzlů tyrkysových úchopných bodů lze určit jiný referenční bod. V tomto bodě se profil "přilepí" na kurzor a teprve poté se nastaví kliknutím myši.
Chytrý výběr bodu odsazení profilu usnadňuje nastavení profilu na prvcích. Na postup je možné se podívat v připojeném videu. Je nutné vzít na vědomí, že profily zobrazené ve videu ještě nejsou vzájemně spojené. Jak lze tyto profily spojit, je vysvětleno v FAQ 002389.
