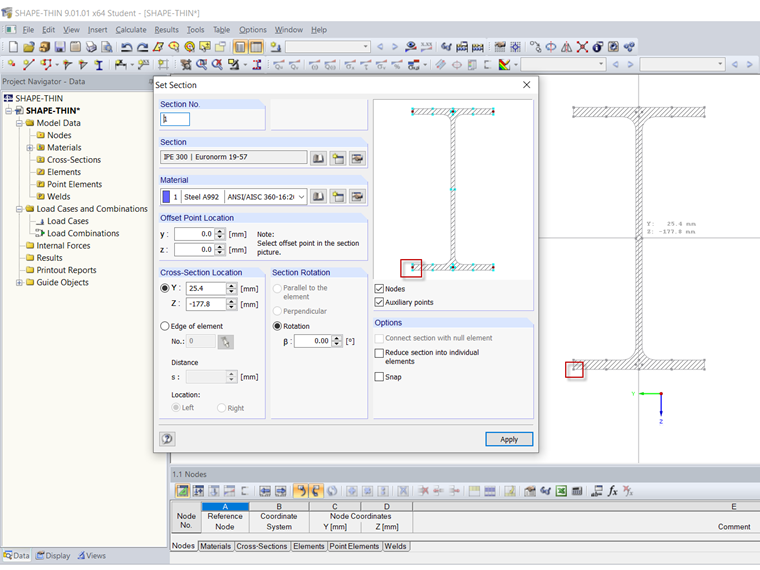

Il punto di offset di una sezione trasversale viene utilizzato come punto di riferimento per posizionare la sezione nella sezione trasversale. Questo punto è evidenziato in rosso nel grafico della sezione trasversale della finestra di dialogo "Imposta sezione" (Figura 01). Le coordinate yez si riferiscono al baricentro della sezione trasversale.
È possibile selezionare un altro punto di riferimento facendo clic su uno dei nodi rossi o definire i punti di snap turchesi. A questo punto, la sezione è "incollata" al puntatore prima di essere impostata definitivamente con un clic del mouse.
La selezione intelligente del punto di offset della sezione trasversale semplifica l'impostazione della sezione trasversale sugli elementi. Questo è mostrato anche nel video. Si prega di notare che le sezioni trasversali mostrate nel video non sono ancora collegate tra loro. Come questi possono essere collegati è mostrato nella FAQ 002389.
