Pytanie

Jak mogę umieścić przekrój na innym przekroju?


Odpowiedź:

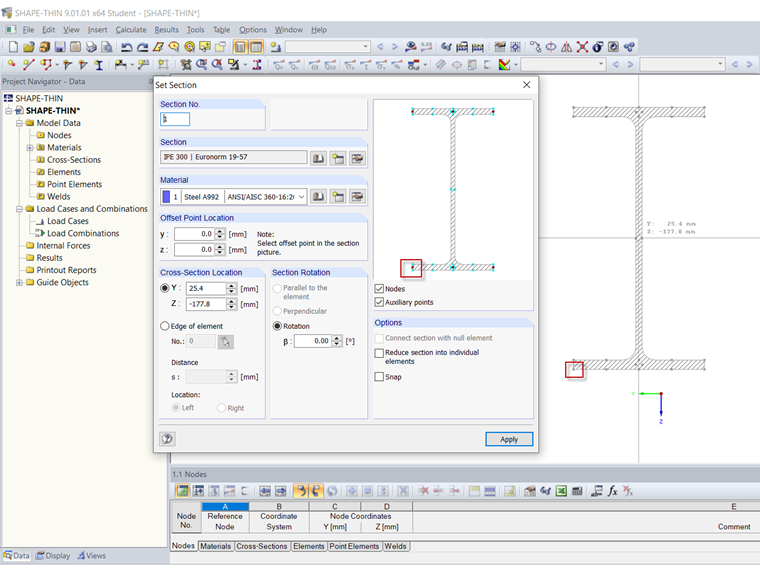

Punkt odsunięcia przekroju służy jako punkt odniesienia do umieszczenia przekroju w przekroju. Punkt ten jest wyróżniony na czerwono w grafice przekroju w oknie dialogowym „Ustawić przekrój” (rysunek 01). Współrzędne y i z odnoszą się do środka ciężkości przekroju.

Kolejny punkt odniesienia można wybrać, klikając jeden z czerwonych węzłów, lub zdefiniować turkusowe punkty zaczepienia. Na tym etapie przekrój jest „przyklejany” do kursora, zanim ostatecznie zostanie utwierdzony po kliknięciu myszą.

Przemyślany wybór punktu przesunięcia przekroju ułatwia ustawienie przekroju na elementach. Pokazano to również na filmie. Należy pamiętać, że przekroje pokazane na filmie nie są jeszcze ze sobą połączone. Sposób ich połączenia pokazano w FAQ 002389.
