Antwort:

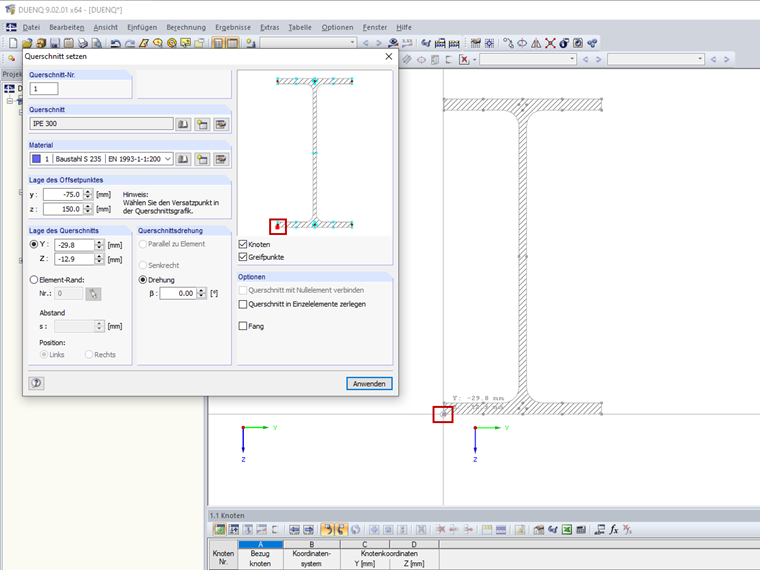

Der Offset-Punkt des Profils dient als Referenzpunkt, um das Profil im Querschnitt zu platzieren. Dieser Punkt ist in der Profilskizze des Dialogs "Profil setzen" rot hervorgehoben (Bild 01). Die Koordinaten y und z beziehen sich auf den Profilschwerpunkt.
Durch Anklicken eines der roten Knoten oder türkisen Greifpunkte kann ein anderer Referenzpunkt festgelegt werden. An diesem Punkt wird das Profil an den Mauszeiger „geklebt“, ehe es mit einem Mausklick endgültig gesetzt wird.
Die geschickte Wahl des Profilversatzpunktes erleichtert das Setzen des Profils an Elementen. Dies wird auch im Video gezeigt. Es ist zu beachten, dass die im Video gezeigten Profile noch nicht miteinander verbunden sind. Wie diese verbunden werden können, wird in FAQ 002389 gezeigt.
