Pergunta

Gostaria de dimensionar a ligação das diagonais para uma viga treliçada com o banzo inferior em aço e diagonais em madeira. Isso é possível?

Resposta:

Sim, isso é possível com o módulo adicional RF‑/JOINTS Timber - Steel to Timber. É possível dimensionar a ligação de duas diagonais se, por exemplo, estiverem ligadas com chapas de aço e cavilhas. O tipo de ligação "Só barra principal" é útil neste caso.

Módulo adicional – Tipo de ligação "Só barra principal"

Após a seleção do nó no programa, a ligação continua a estar assinalada como estando definida de forma insuficiente devido ao banzo inferior em aço.

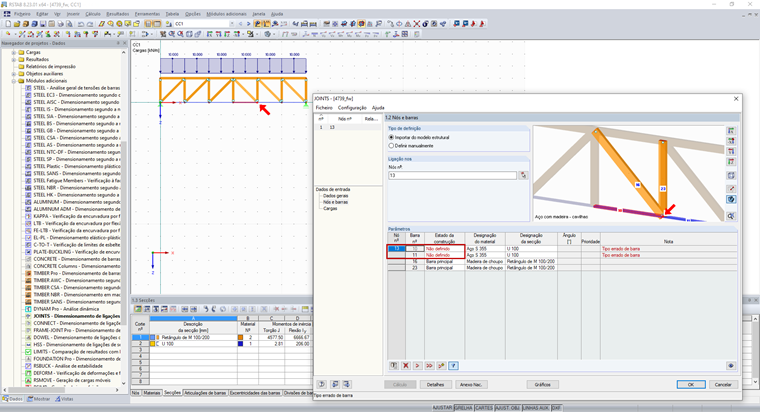

Módulo adicional – Introdução de estrutura do modelo

Pode agora desativar as duas barras de aço para realizar a verificação apenas para a ligação das duas diagonais.

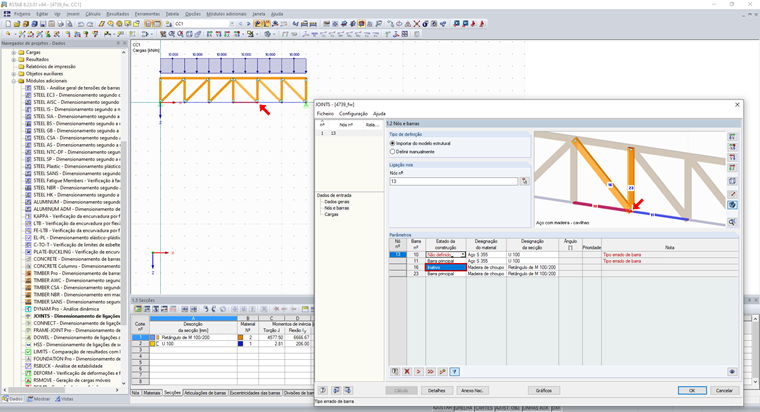

Módulo adicional – Introdução de estrutura com barras inativas

Esta verificação é possível no módulo adicional.

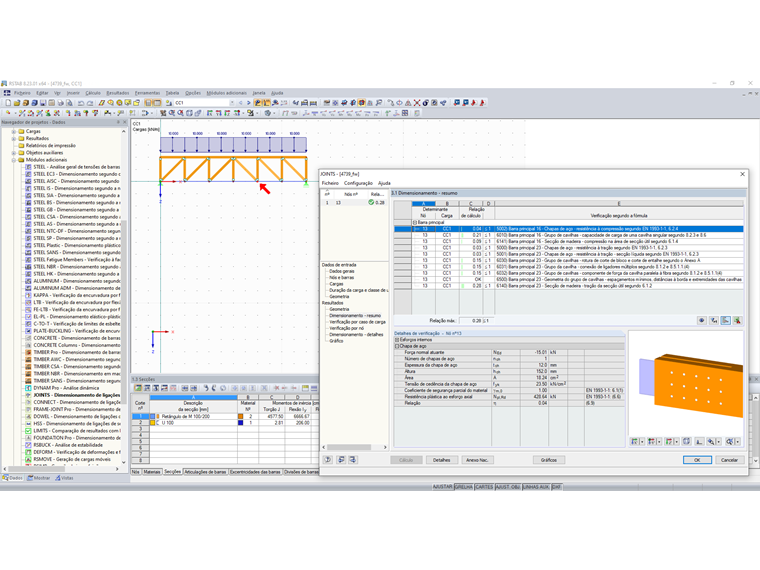

Módulo adicional – Resultados

FAQ

[EN] FAQ 004739 | Gostaria de dimensionar a ligação das diagonais para uma viga treliçada com o banzo inferior em aço e diagonais em madeira.

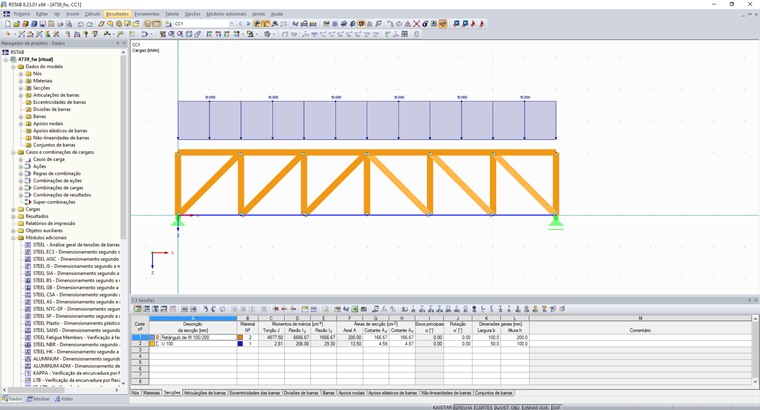

Viga treliçada com carregamento
