Pytanie

W przypadku kratownicy ze stalową półką i drewnianymi krzyżulcami chciałbym zaprojektować połączenie krzyżulców. Czy to możliwe?

Odpowiedź:

Tak, jest to możliwe dzięki modułowi dodatkowemu RF-/JOINTS Timber - Steel to Timber. Można zaprojektować połączenie dwóch krzyżulców, na przykład jeśli są one połączone za pomocą stalowych płyt i kołków. W tym celu zaleca się zastosowanie połączenia typu "Tylko pręt główny".

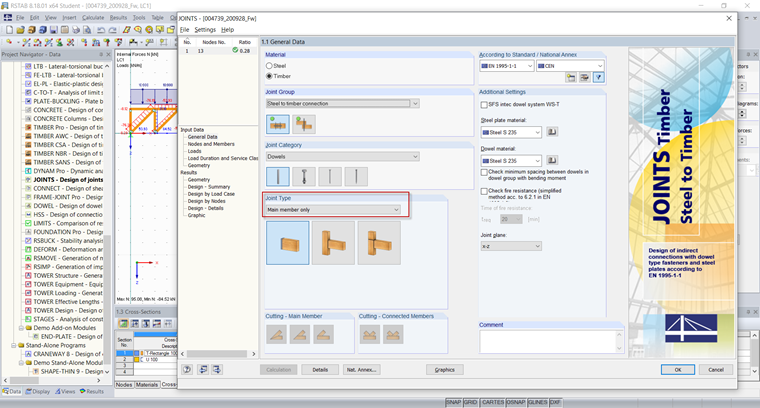

Moduł dodatkowy - Typ połączenia "Tylko pręt główny"

Po wybraniu węzła w programie połączenie jest nadal oznaczone jako niedostatecznie zdefiniowane ze względu na dolną półkę stalową.

Moduł dodatkowy - Wprowadzanie konstrukcji z modelu

Teraz można dezaktywować obydwa pręty stalowe, aby przeprowadzić obliczenia tylko dla połączenia dwóch przekątnych.

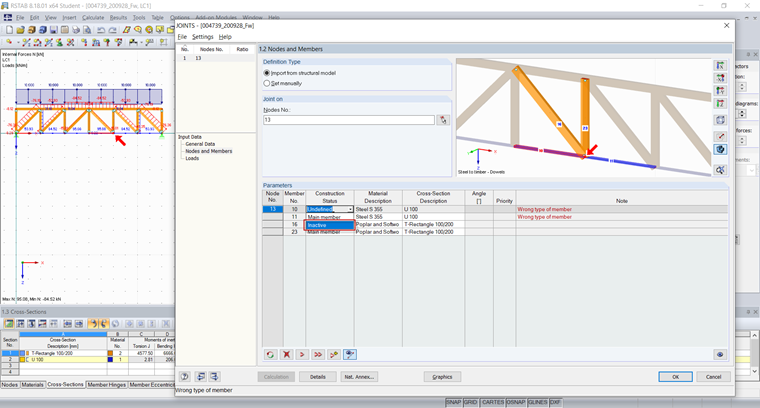

Moduł dodatkowy - Wprowadzanie konstrukcji z nieaktywnymi prętami

Takie projektowanie jest możliwe w module dodatkowym.

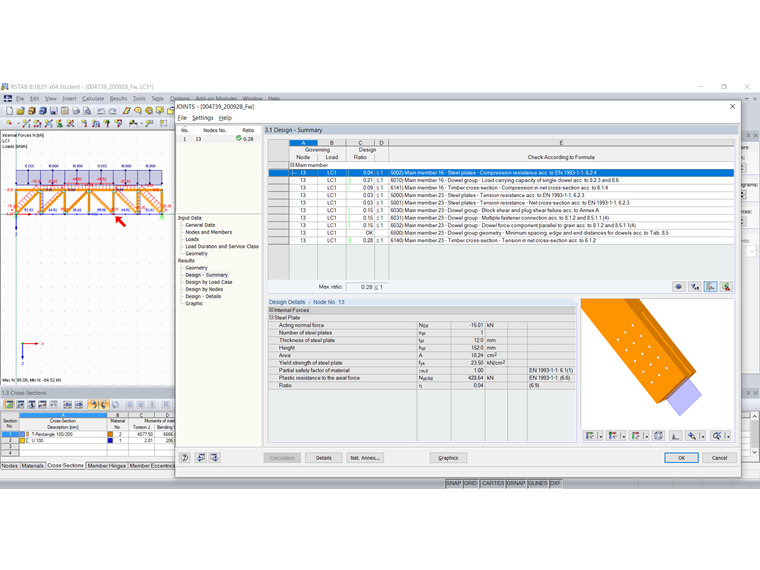

Moduł dodatkowy - Wyniki

FAQ

[PL] FAQ 004739 | W przypadku kratownicy ze stalowym dolnym pasem i drewnianymi krzyżulcami chciałbym zaprojektować ...

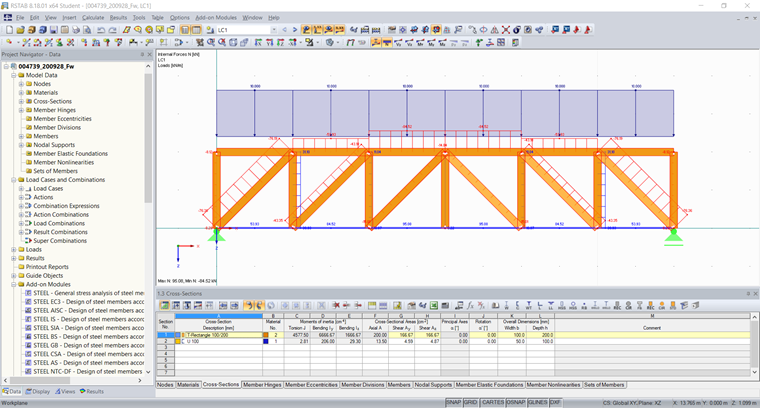

Kratownica z obciążeniem
