Pregunta

Para una cercha con el ala inferior de acero y diagonales de madera, me gustaría calcular la conexión de las diagonales. ¿Esto es posible?

Respuesta:

Sí, esto es posible con el módulo adicional RF-/JOINTS Timber - Steel to Timber. Puede diseñar la conexión de dos diagonales si están conectadas, por ejemplo, con placas de acero y pasadores. Para esto, es razonable usar el tipo de unión "Solo barra principal".

Módulo adicional - Tipo de unión "Solo barra principal"
Módulo adicional - Tipo de unión "Solo barra principal"

Después de seleccionar el nudo en el programa, la conexión aún está marcada como insuficientemente definida debido al ala inferior de acero.

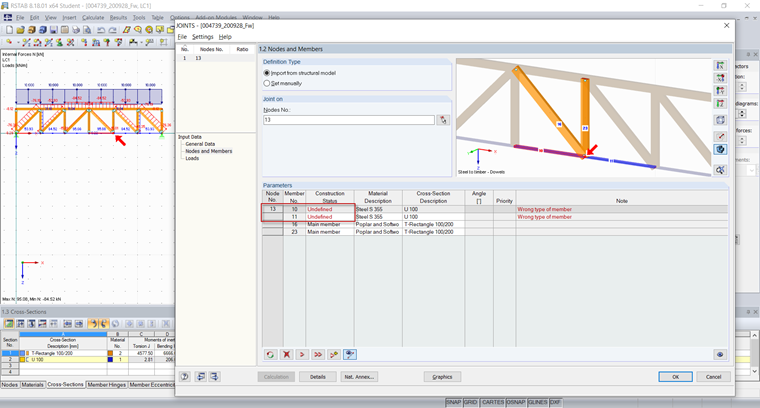

Módulo adicional - Introducción de la estructura desde el modelo
Módulo adicional - Introducción de la estructura desde el modelo

Ahora puede desactivar ambas barras de acero para realizar el cálculo para la conexión de las dos diagonales solamente.

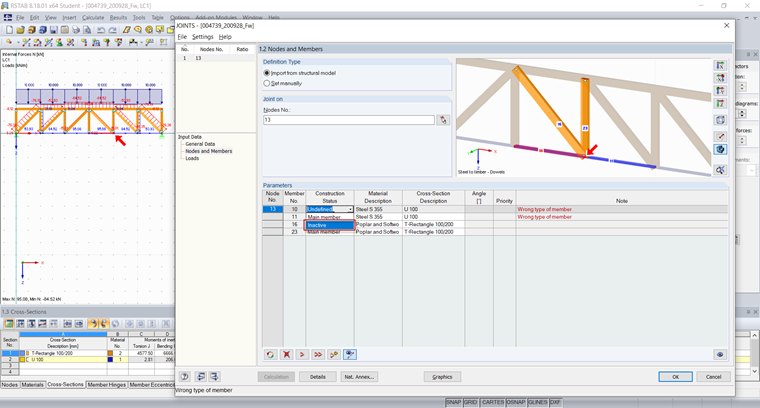

Módulo adicional - Introducción de estructuras con barras inactivas
Módulo adicional - Introducción de estructuras con barras inactivas

Este diseño es posible en el módulo adicional.

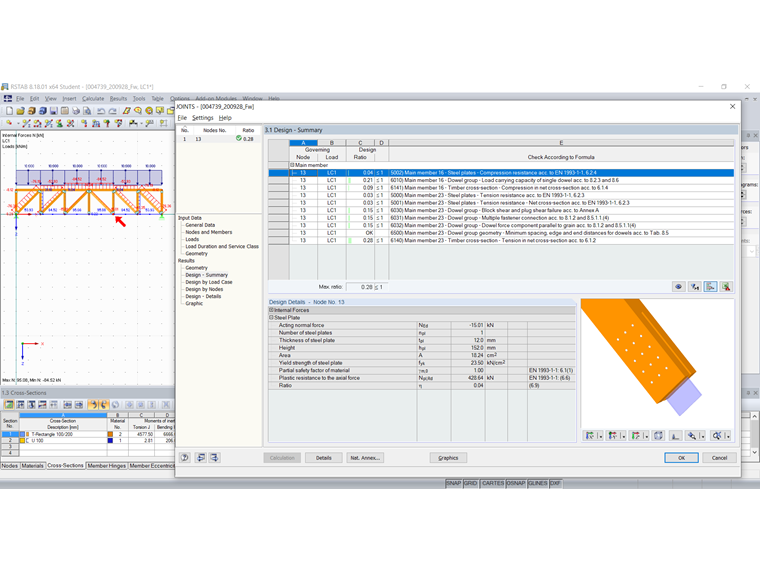

Módulo adicional - Resultados
Módulo adicional - Resultados

P+F|004739
ES-ES | Bandera Preguntas frecuentes (FAQ)
[ES] FAQ 004739 | Para una cercha con el ala inferior de acero y diagonales de madera, me gustaría diseñar ...

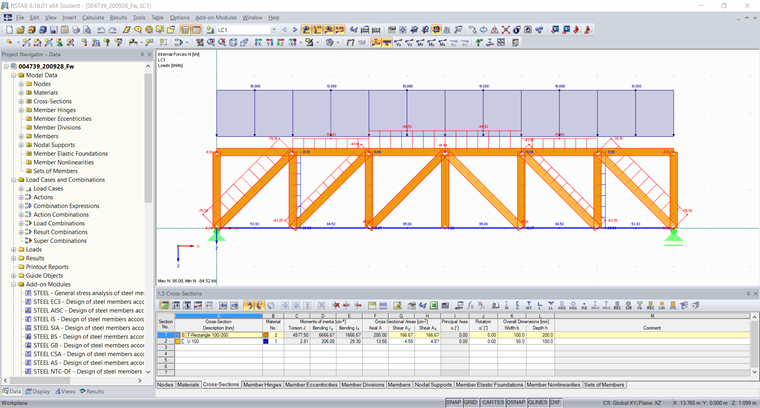

Viga de celosía con carga
