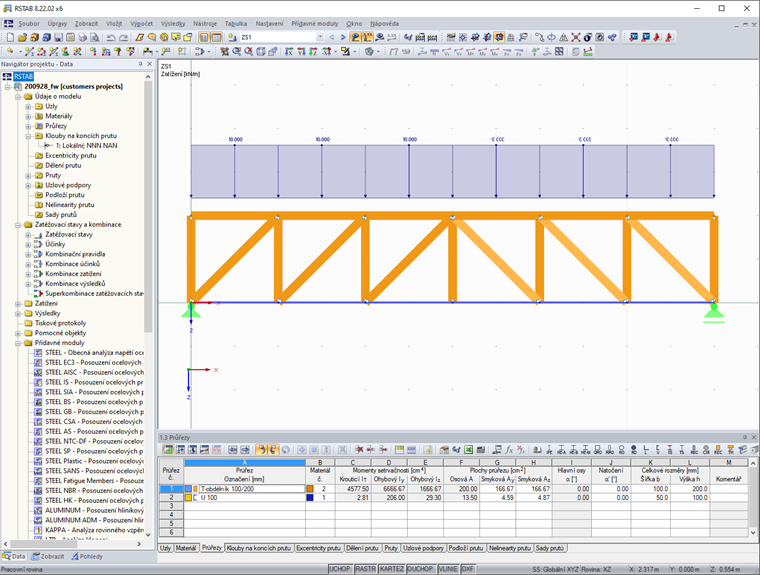

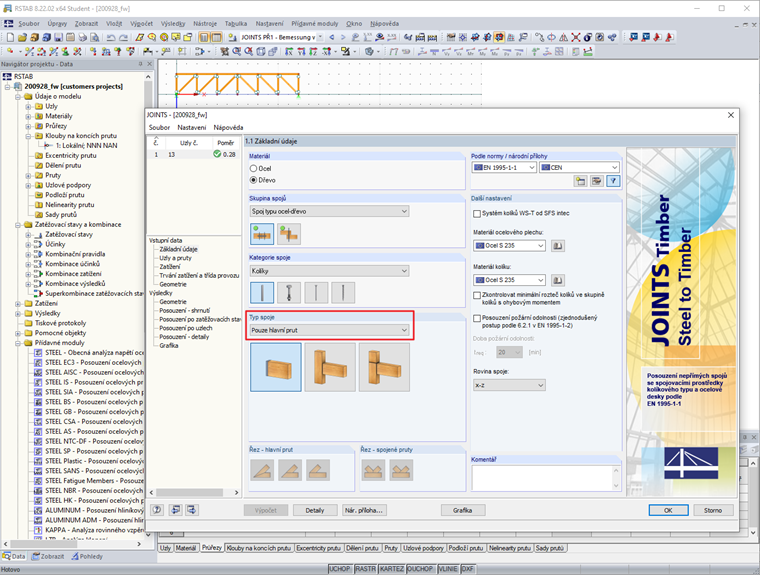

Ano, je to možné pomocí přídavného modulu RF-/JOINTS Timber - Steel to Timber. Připojení obou diagonál je možné posoudit například v případě, že jsou spojené ocelovými plechy a kolíky. K tomu je užitečný typ spoje "Pouze hlavní prut".

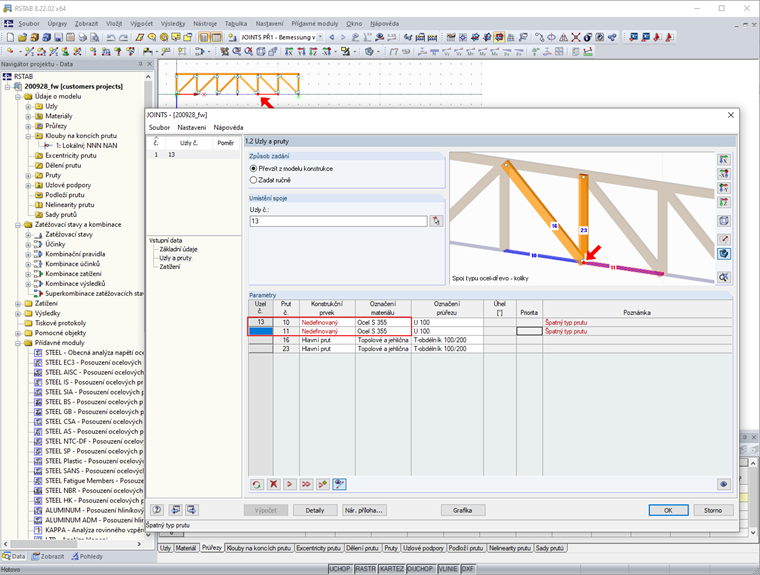

Po výběru uzlu v programu se přípoj z důvodu dolního ocelového pásu ještě označí jako nedostatečně definovaný.

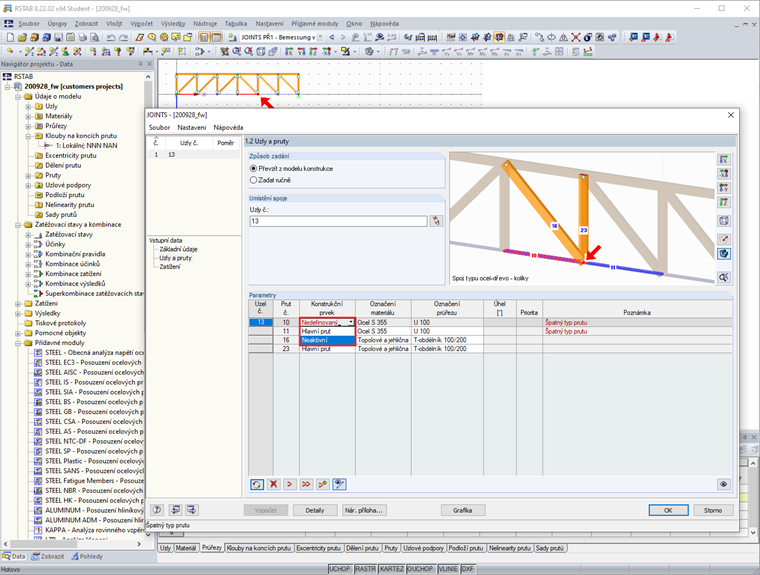

Nyní můžete oba ocelové pruty deaktivovat a provést posouzení pouze pro připojení obou diagonál.

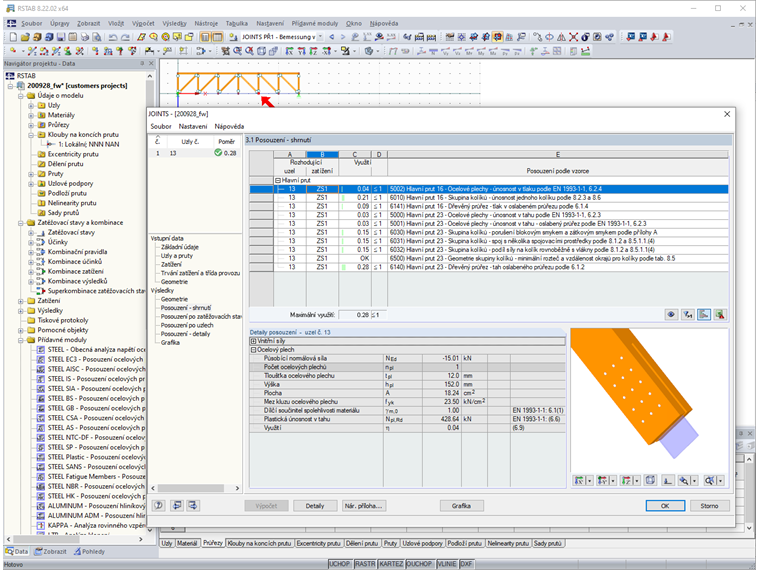

Toto posouzení je v přídavném modulu možné.
Ing. Hoffmann se zabývá vývojem produktů pro dynamiku, membránové konstrukce a RWIND. Kromě toho vyřizuje v rámci zákaznické podpory podněty od uživatelů.
