Domanda

Per una travatura reticolare con l'ala inferiore in acciaio e le diagonali in legno, vorrei progettare il collegamento delle diagonali. È possibile?

Risposta:

Sì, questo è possibile con il modulo aggiuntivo RF-/JOINTS Timber - Steel to Timber. È possibile progettare il collegamento di due diagonali se sono collegate con piastre in acciaio e spinotti, ad esempio. Per questo, è ragionevole utilizzare il tipo di giunto "Solo asta principale".

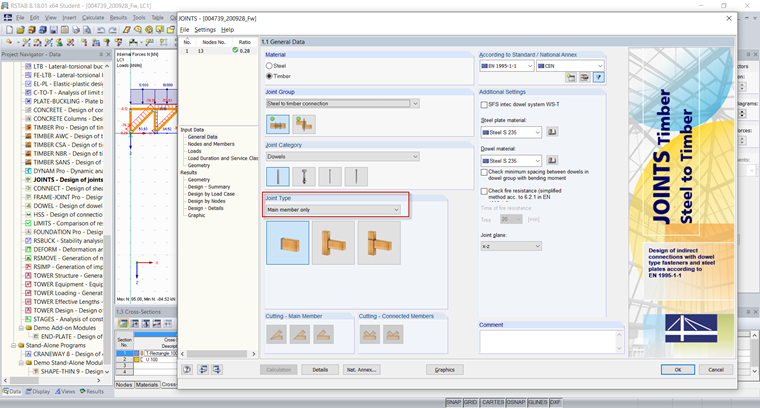

Modulo aggiuntivo - Tipo di giunto "Solo asta principale"

Dopo aver selezionato il nodo nel programma, il collegamento è ancora contrassegnato come non sufficientemente definito a causa dell'ala inferiore in acciaio.

Modulo aggiuntivo - Immissione della struttura dal modello

Ora è possibile disattivare entrambe le aste in acciaio per eseguire il progetto solo per il collegamento delle due diagonali.

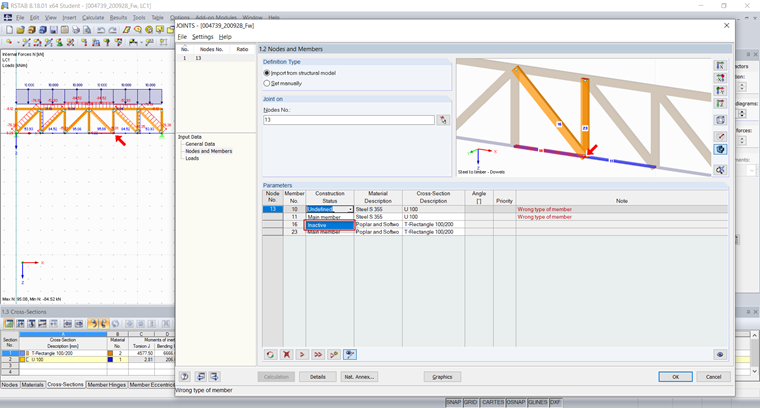

Modulo aggiuntivo - Inserimento della struttura con le aste inattive

Questo progetto è possibile nel modulo aggiuntivo.

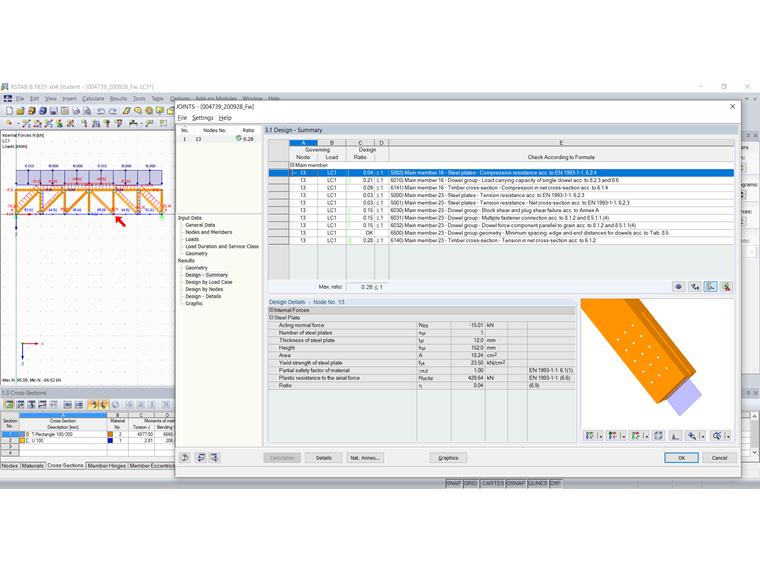

Modulo aggiuntivo - Risultati

FAQ

[IT] FAQ 004739 | Per una travatura reticolare con l'ala inferiore in acciaio e le diagonali in legno, vorrei progettare...

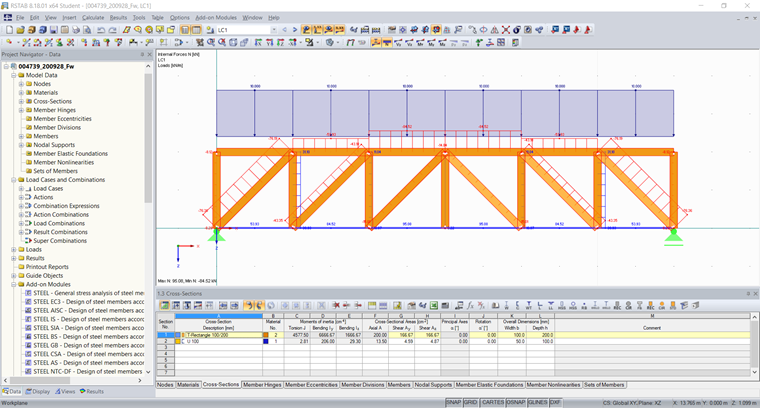

Trave reticolare con carico
