Resposta:

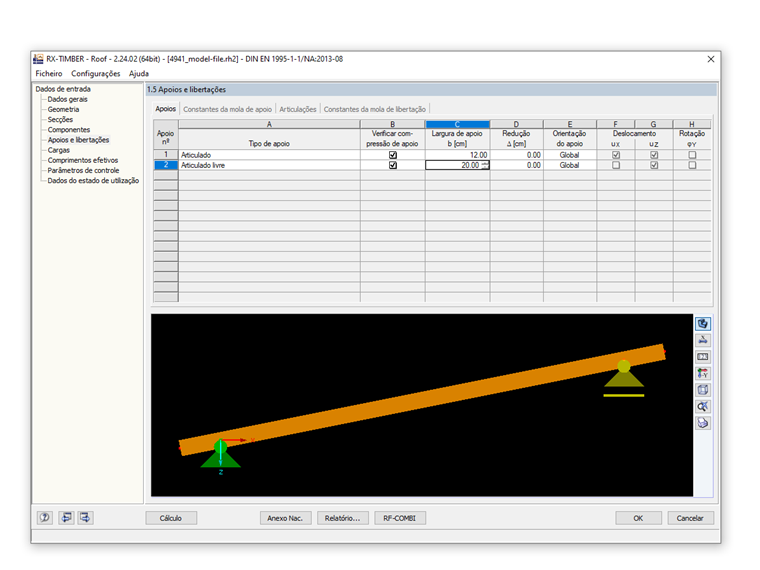

Na caixa de diálogo "Geometria" ou "Apoios e libertações", pode especificar no separador "Apoios" se a compressão de apoio deve ser verificada para um determinado apoio.
No caso de um sistema assimétrico, são possíveis entradas separadas para o apoio na cumeeira, por exemplo. Desta forma, podem ser determinadas as diferentes larguras de apoio das duas vigas.
Se temos uma viga com entalhe, a redução da secção é geralmente conhecida (coluna D).

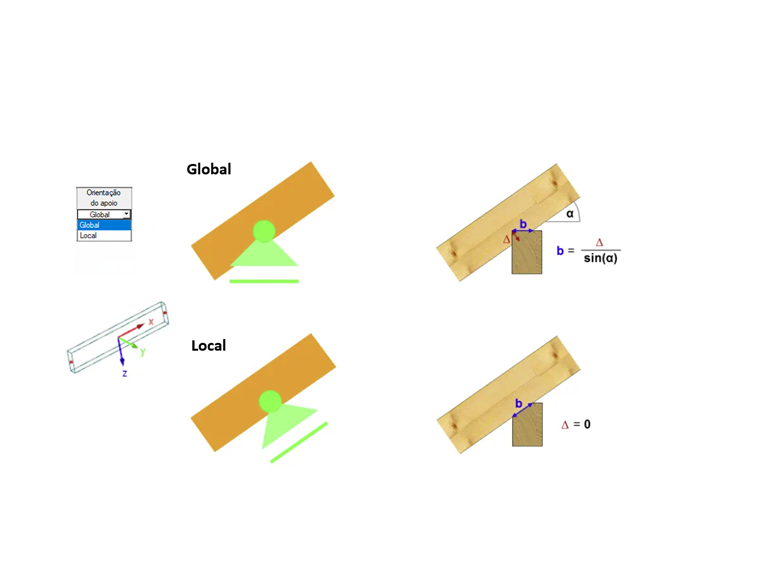

Os apoios podem ser estabelecidos de forma "Global" nas direções dos eixos XYZ ou de forma "local" nas direções dos eixos xyz da barra. A seleção correspondente é possível na lista.
A orientação do apoio tem efeitos na verificação da compressão de apoio, entre outras coisas. No caso de uma disposição global, as tensões de compressão no entalhe são consideradas de acordo com a inclinação da cobertura num ângulo em relação à direção das fibras, no caso de uma disposição local, abaixo de 90° da direção das fibras.
