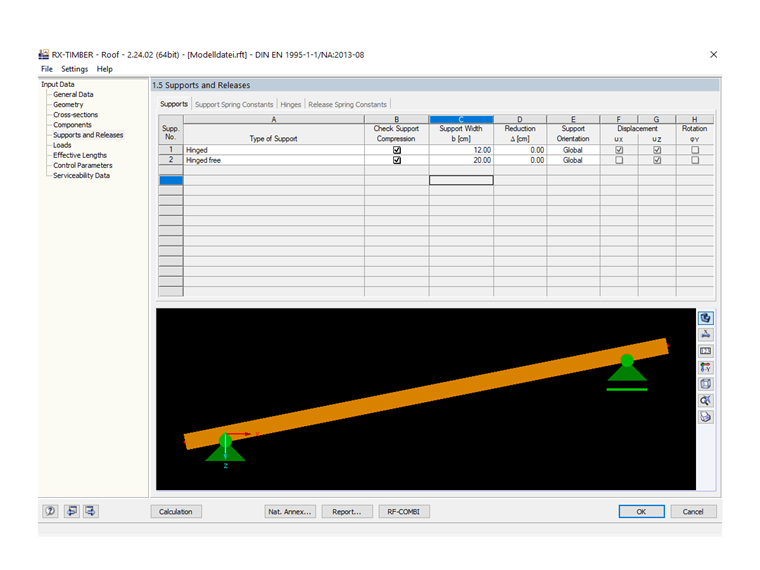

Nella finestra di dialogo "Geometria" o "Vincoli esterni" è possibile specificare nella scheda "Vincoli esterni" se la compressione del vincolo esterno deve essere verificata per un vincolo esterno.
Nel caso di un sistema asimmetrico, sono possibili entrate separate per il vincolo sul colmo, ad esempio. In questo modo, è possibile determinare diverse larghezze di vincolo di entrambe le travi.
Se c'è un taglio a bocca d'uccello del puntone, la riduzione della sezione trasversale è generalmente nota (colonna D).
I vincoli esterni possono essere correlati "globalmente" alle direzioni degli assi XYZ o "localmente" alle direzioni degli assi xyz delle aste. La selezione corrispondente è possibile nell'elenco.

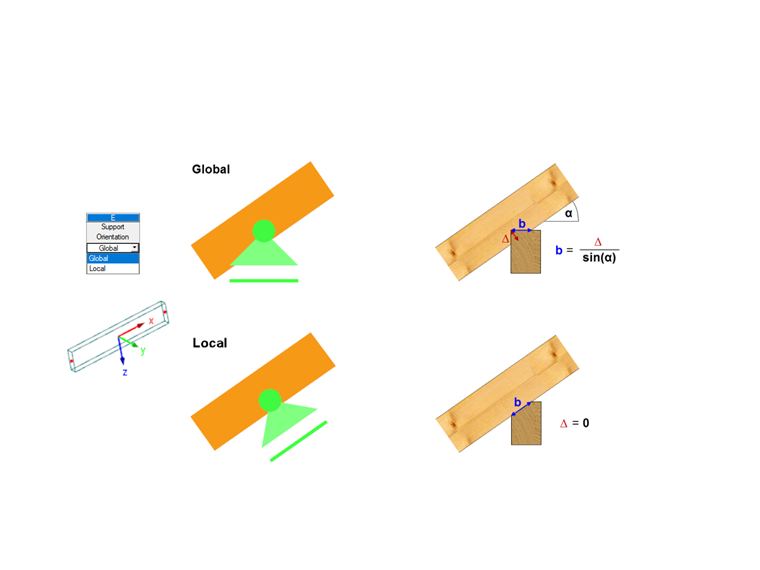

L'orientamento del vincolo esterno ha effetti sulla verifica della compressione del vincolo esterno, tra le altre cose: Nel caso di una disposizione globale, le tensioni di compressione nel taglio a bocca d'uccello sono considerate ad angolo rispetto alla direzione delle fibre secondo l'inclinazione del tetto, nel caso di una disposizione locale sotto i 90° rispetto alla direzione delle fibre.
