问题

在RX‑TIMBER 中是否可以垂直于木纹设计支座压力或压力?


回复:

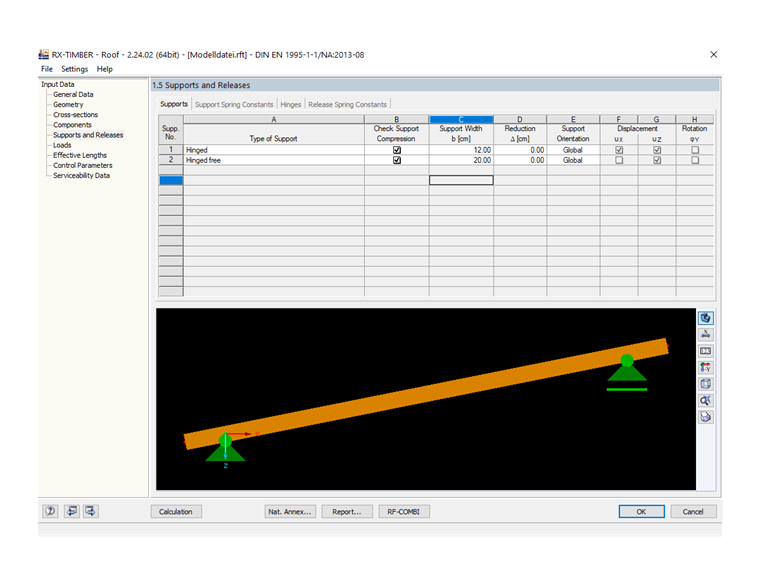

在“几何形状”或“支座和释放”对话框中,可以在“支座”选项卡中指定是否应检查支座的压缩。

例如,在非对称体系的情况下,可以单独输入支座。 这样可以确定两个椽子的不同支撑宽度。

如果有椽条鸟嘴形切口,则截面折减率通常是已知的(D 列)。

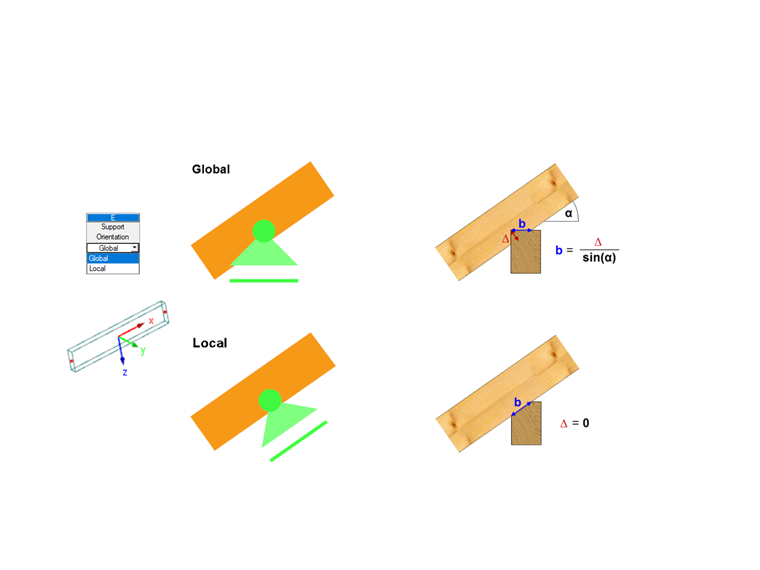

支座可以与 XYZ 轴“全局”相关,也可以“局部”与杆件 xyz 轴方向相关联。 在列表中可以进行相应的选择。

支座方向会影响支座抗压设计: 在全局布置的情况下,鸟嘴形截面中的压应力根据屋面的倾斜度与纹理方向成一定角度,在局部布置的情况下与纹理方向成 90° 角。
