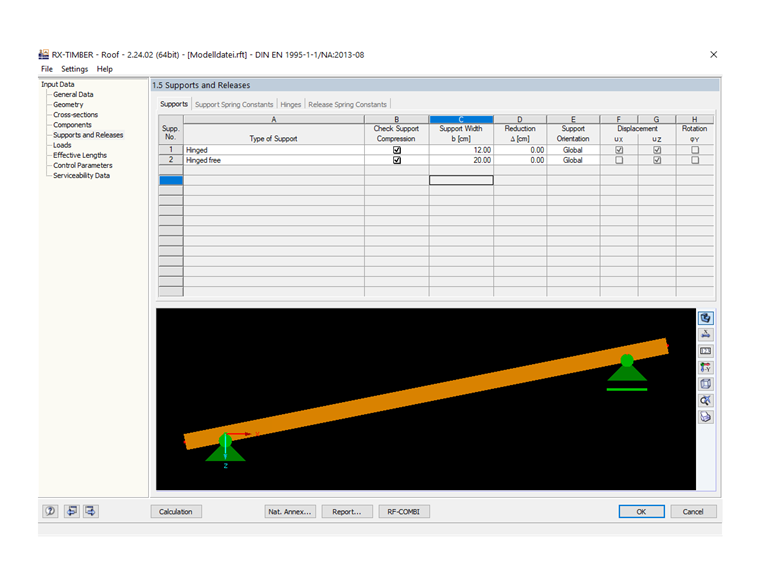

W oknie dialogowym "Geometria" lub "Podpory i zwolnienia" w zakładce "Podpory" można określić, czy ma zostać sprawdzona ściskanie podpory w celu sprawdzenia.
W przypadku układu asymetrycznego można na przykład wprowadzić osobne dojścia w celu podparcia na kalenicy. W ten sposób można zdefiniować różne szerokości podparcia obu krokwi.
W przypadku cięcia otworem na krokiew zazwyczaj znana jest redukcja przekroju (kolumna D).

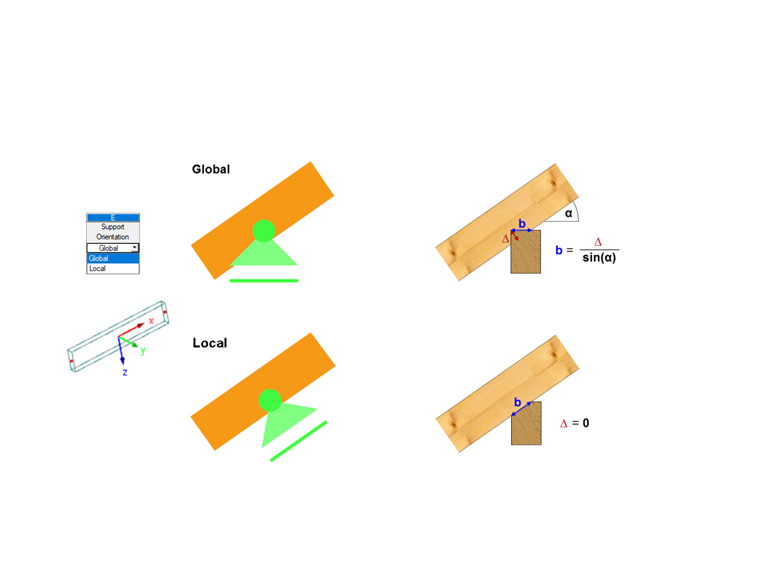

Podpory te mogą być „globalnie“ odniesione do kierunków osi XYZ lub „lokalnie“ do kierunków osi xyz prętów. Odpowiedni wybór jest możliwy z listy.
Orientacja podpory ma wpływ między innymi na obliczanie ściskania podpory: W przypadku układu globalnego naprężenia ściskające w ptasiej stropie są uwzględniane skośnie do kierunku słojów zgodnie z pochyleniem stropu, w przypadku układu lokalnego pod kątem 90° do kierunku słojów.
