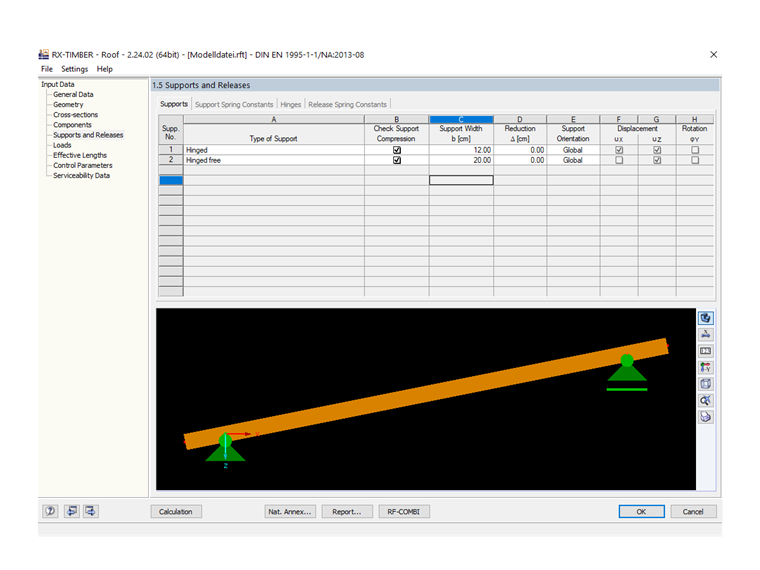

En el cuadro de diálogo "Geometría" o "Apoyos y liberaciones", puede especificar en la pestaña "Apoyos" si se debe comprobar la compresión del apoyo.
En el caso de un sistema asimétrico, son posibles entradas separadas para el apoyo en la cumbrera, por ejemplo. De esta manera, es posible determinar diferentes anchos de apoyo para ambas vigas.
Si hay un corte de boca de pájaro en la viga, generalmente se conoce la reducción de la sección (columna D).

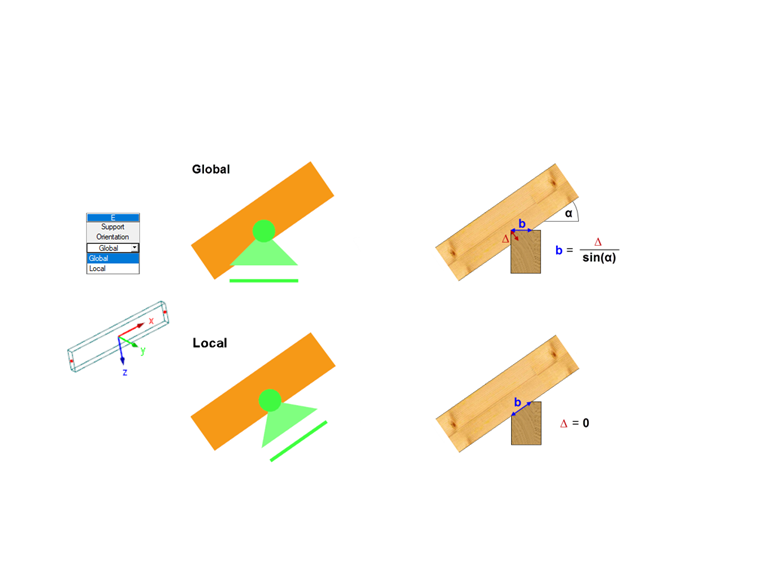

Los apoyos se pueden relacionar "globalmente" con las direcciones de los ejes XYZ o "localmente" con las direcciones de los ejes de la barra xyz. La selección correspondiente es posible en la lista.
La orientación del apoyo tiene efectos en el cálculo de la compresión del apoyo, entre otras cosas: En el caso de una disposición global, las tensiones de compresión en el corte en boca de pájaro se consideran en un ángulo con la dirección de la fibra según la inclinación de la cubierta, en el caso de una disposición local por debajo de 90 ° con respecto a la dirección de la fibra.
