Dotaz

Je možné v programu RX -TIMBER stanovit tlak na podpoře nebo tlak kolmo k vláknům?

Odpověď:

V dialogu "Geometrie" nebo "Podpory a klouby" můžete v záložce "Podepření" určit, zda má být u podpory provedena kontrola tlaku na podporu.

FAQ

FAQ 004941 | Je možné v programu RX -TIMBER stanovit tlak na podpoře nebo tlak kolmo k vláknům?

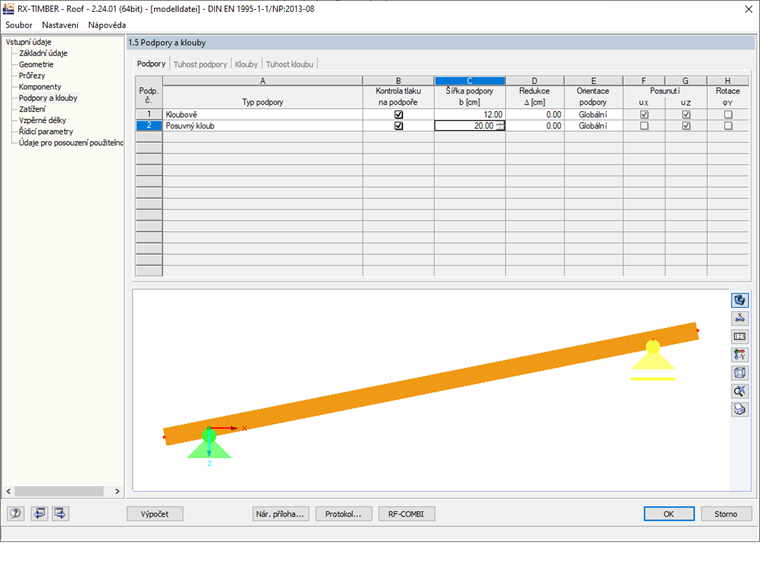

Definice podpor

V případě asymetrického systému lze zadat samostatné údaje například pro podporu na hřebeni. Tímto způsobem je možné určit různé šířky podpor obou krokví.

V případě krokve s výřezem je obvykle známa redukce průřezu (sloupec D).

Podpory mohou být vztaženy "globálně" ke směrům os XYZ, nebo "lokálně" ke směrům os prutu xyz. Příslušný výběr je možné provést v seznamu.

Orientace podpory má mimo jiné vliv na posouzení tlaku na podpoře: V případě globálního uspořádání se tlaková napětí ve výřezu uvažují podle sklonu střechy pod úhlem ke směru vláken, v případě lokálního uspořádání pod úhlem 90 ° ke směru vláken.

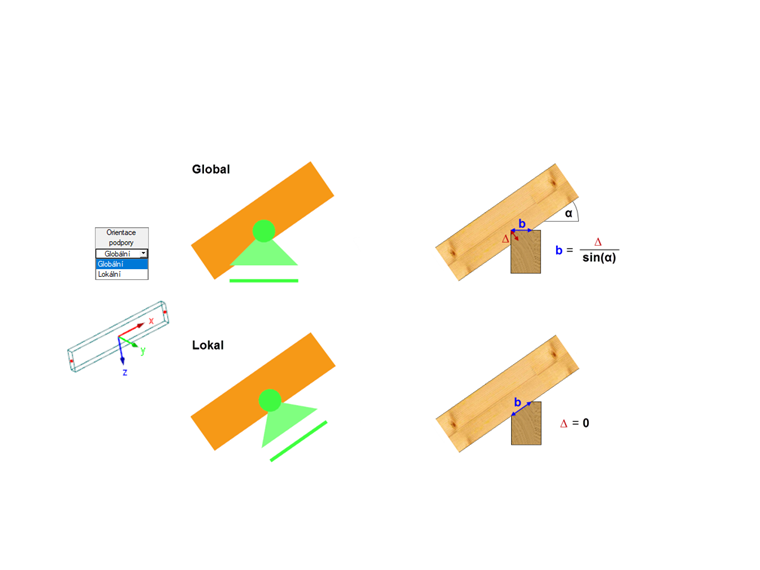

Krokev s výřezem
