Gerar nós nas interseções sem dividir linhas no RFEM 6

Existem duas opções diferentes para fazer isso.

Opção n.º 1:

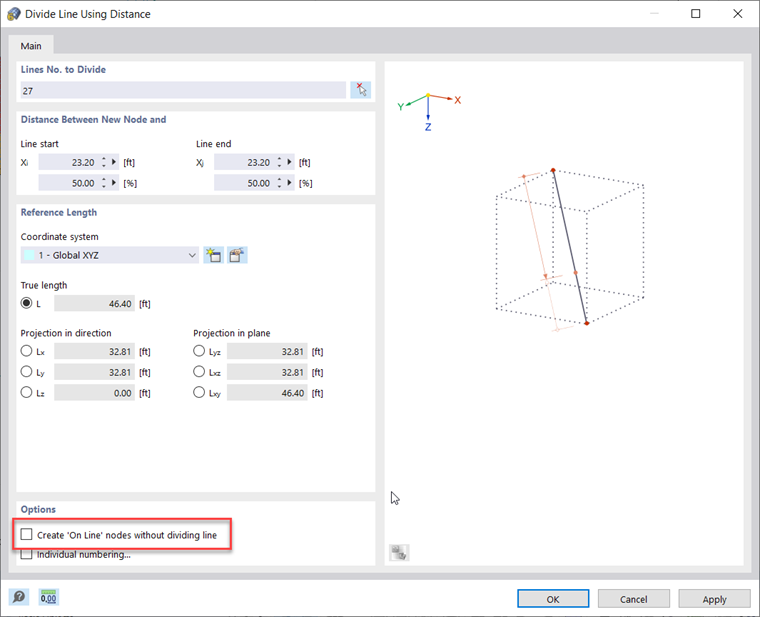

Clique com o botão direito na linha e utilize a ferramenta "Dividir linha". Na caixa de diálogo seguinte, selecione a opção "Criar 'Na linha' nós sem dividir a linha".

Adicionar nó sem dividir a linha

Opção n.º 2:

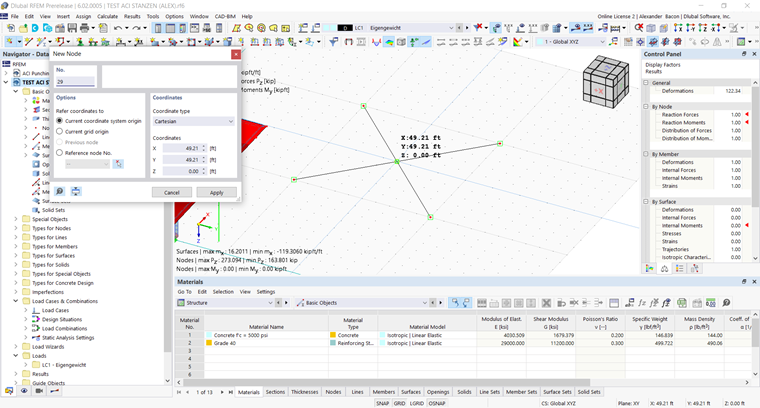

Desenhe manualmente um nó e ajuste-o no ponto de interseção.

Adicionar nós através de ajuste nos pontos de interseção

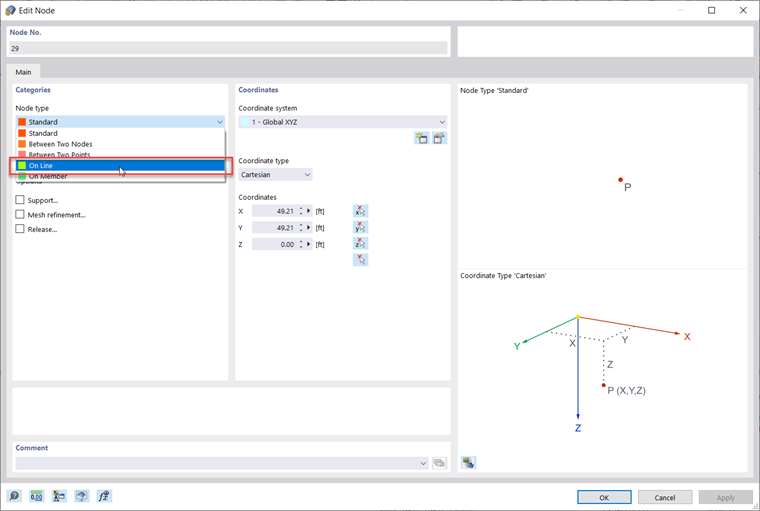

Clique duas vezes neste nó para editá-lo e alterá-lo para um tipo de nó "Na linha".

Alterar nó para "Na Linha"

FAQ

FAQ 005237 | Existe uma maneira de gerar nós nas interseções de linhas sem dividir a linha no RFEM 6?
