Génération de nœuds aux intersections sans diviser les lignes dans RFEM 6

Existe-t-il un moyen de générer des nœuds aux intersections de lignes sans diviser la ligne dans RFEM 6 ?


Réponse:

Il existe deux options différentes pour effectuer cette opération.

Option n° 1

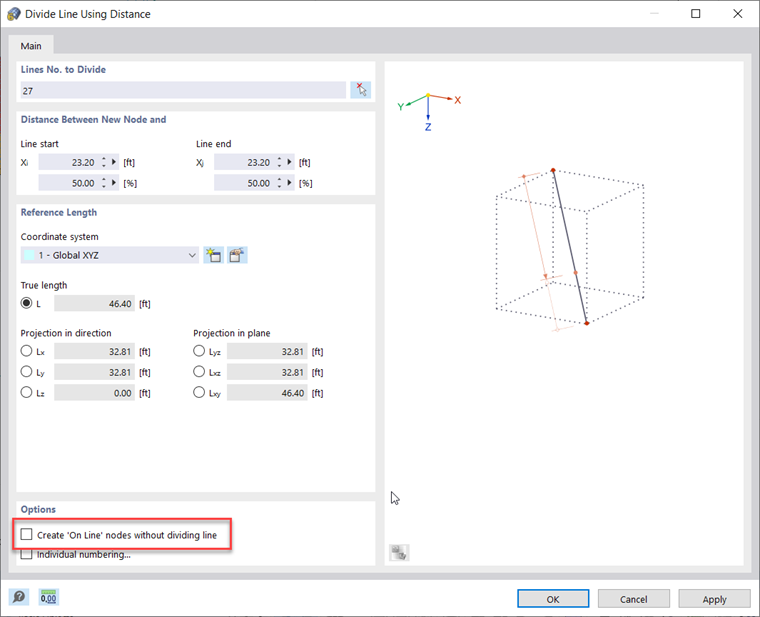

Cliquez-droit sur la ligne et accédez à l'outil « Diviser la ligne ». Dans la boîte de dialogue suivante, sélectionnez l'option « Création de nœuds sur la ligne sans la diviser ».

Option #2

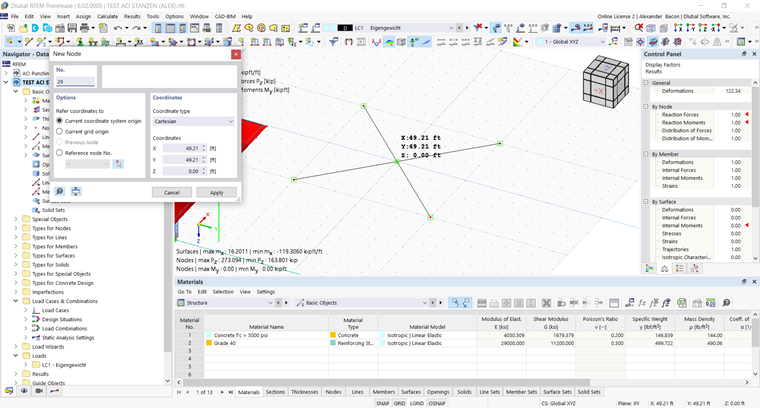

Dessinez un nœud manuellement et accrochez-vous au point d'intersection.

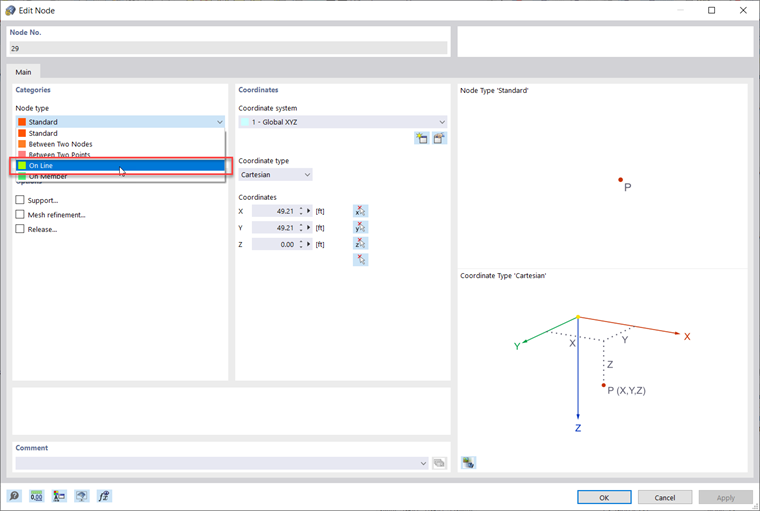

Double-cliquez sur ce nœud pour le modifier et définissez son type de nœud ainsi : « Sur la ligne ».
