Generowanie węzłów na przecięciach bez dzielenia linii w RFEM 6

Można to zrobić na dwa sposoby.

Opcja nr 1:

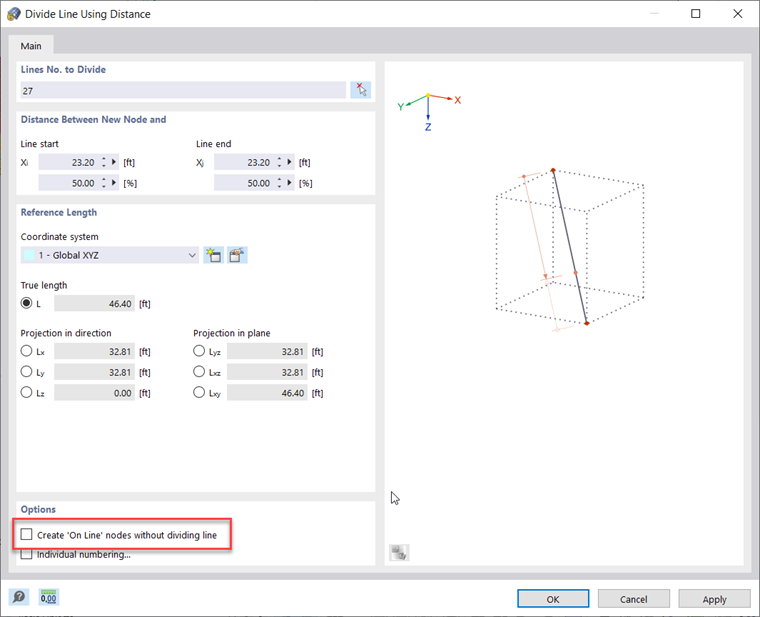

Kliknij linię prawym przyciskiem myszy i użyj narzędzia "Podziel linię". W poniższym oknie dialogowym należy wybrać opcję "Utwórz 'Na linii' węzły bez dzielenia linii".

Dodaj węzeł bez linii podziału

Opcja nr 2:

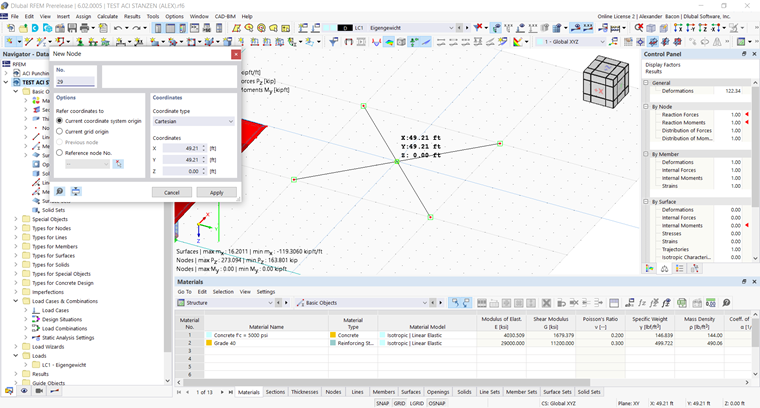

Ręcznie narysuj węzeł i uchwyć punkt przecięcia.

Dodawanie węzłów poprzez przyciąganie do punktów przecięcia

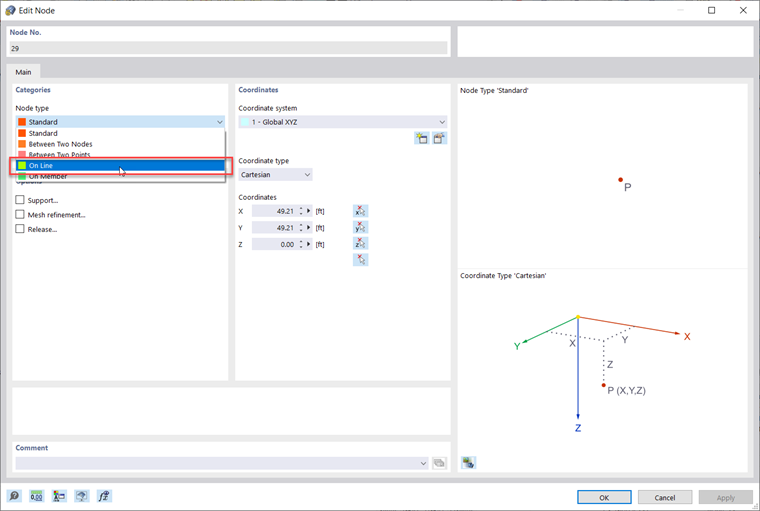

Dwukrotne kliknięcie tego węzła powoduje jego edycję i zmianę na węzeł typu "Na linii".

Zmień węzeł na "On-line"
