Generación de nudos en intersecciones sin líneas divisorias en RFEM 6

Hay dos opciones diferentes para hacer esto.

Opción # 1:

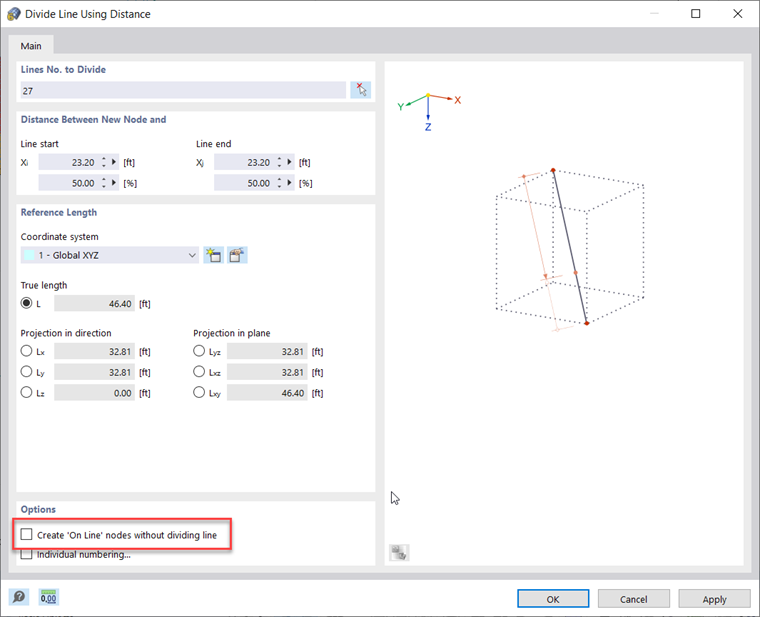

Haga clic con el botón secundario en la línea y use la herramienta "Dividir línea". En el siguiente cuadro de diálogo, seleccione la opción "Crear nudos 'En línea' sin línea divisoria".

Agregar nodo sin línea divisoria

Opción # 2:

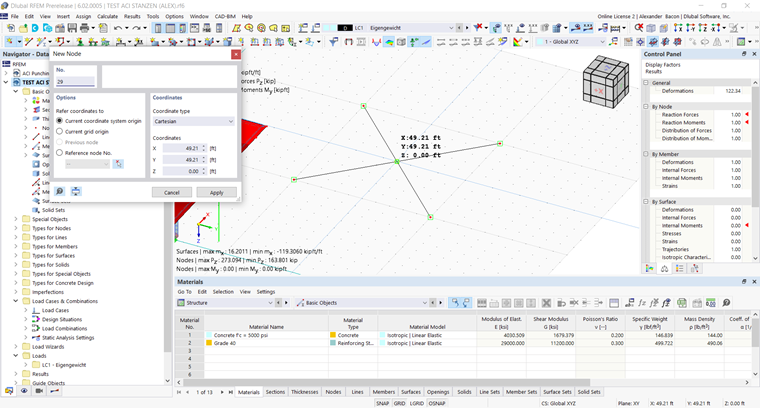

Dibuje manualmente un nodo y ajústelo al punto de intersección.

Adición de nudos haciendo clic en puntos de intersección

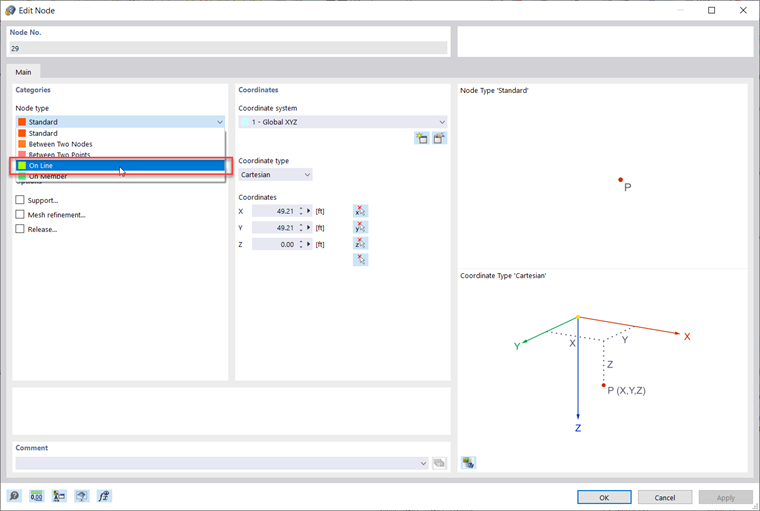

Haga doble clic en este nudo para editarlo y cambiarlo a un tipo de nudo "En línea".

Cambiar nodo a "En línea"
