7. April 2022

005237

Gibt es in RFEM 6 eine Möglichkeit, Knoten an Schnittpunkten von Linien zu erstellen, ohne die Linie zu teilen?

Antwort

Hierfür gibt es zwei verschiedene Möglichkeiten.

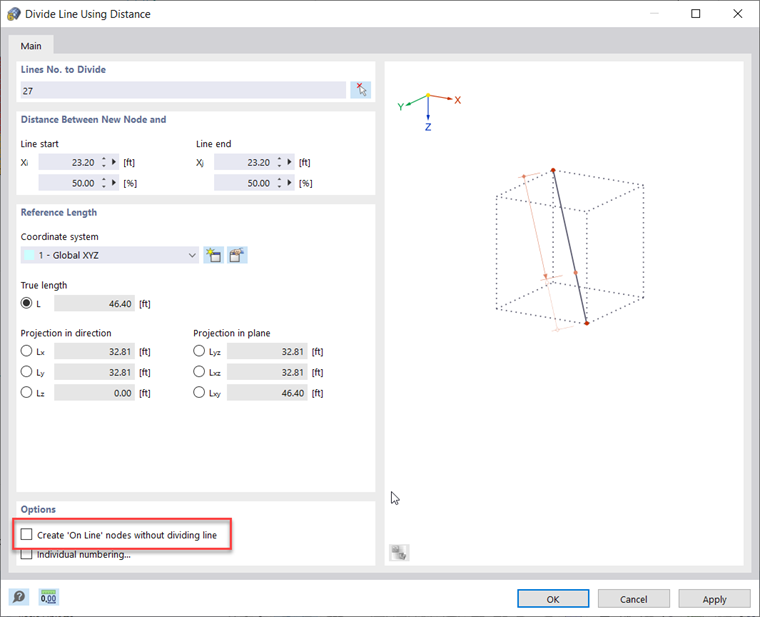

Möglichkeit #1: Klicken Sie mit der rechten Maustaste auf die Linie und verwenden Sie die Funktion "Linie teilen". Aktivieren Sie im darauffolgenden Dialog die Option "Knoten vom Typ 'Auf Linie' ohne Teilung der Linie erzeugen".

Knoten hinzufügen ohne Linie zu teilen

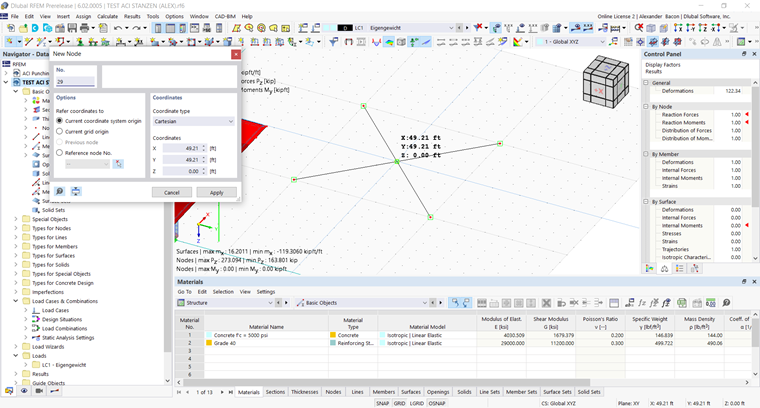

Möglichkeit #2: Erstellen Sie manuell einen Knoten und fangen Sie den Schnittpunkt.

Knoten durch Fang an Schnittpunkten hinzufügen

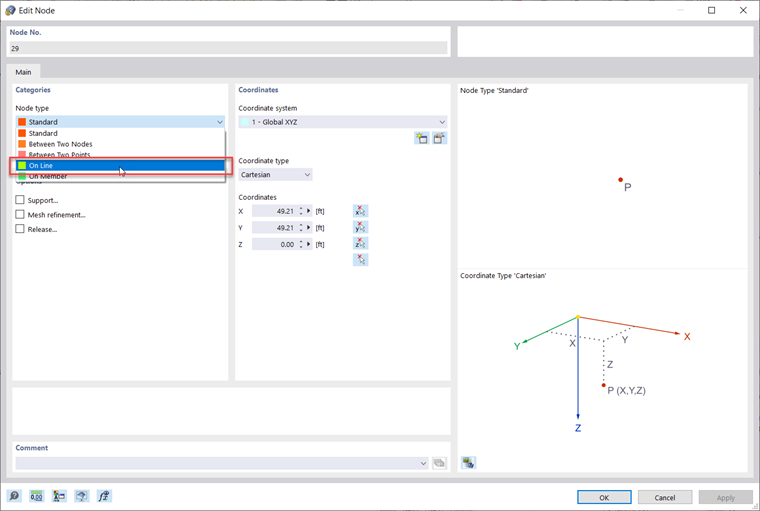

Dieser Knoten kann mit Doppelklick bearbeitet und in den Knotentyp "Auf Linie" geändert werden.

Knoten ändern zu "Auf Linie"
