Resposta:
A norma ASCE 7-22 oferece vários tipos de espectros de dimensionamento. Nesta FAQ, gostaríamos de nos focar nos seguintes dois espectros de dimensionamento:
- Espectro de dimensionamento multi-períodos (11.4.5.1)
- Espectro de dimensionamento de dois períodos (11.4.5.2)

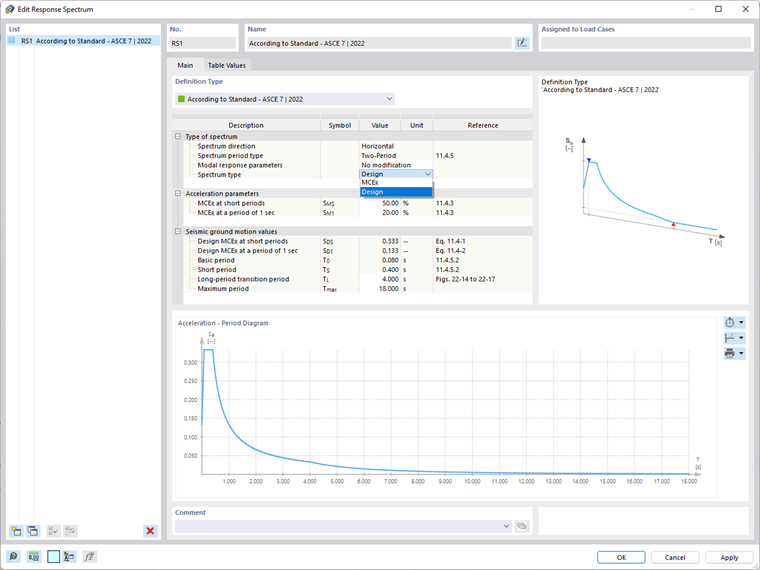

O espectro de dois períodos está implementado como habitualmente no programa. No entanto, com base nos dados disponíveis a partir da norma, apenas podem ser oferecidos o espectro de dimensionamento horizontal/espectro de MCER assim como a modificação em relação à força e ao deslocamento.
Para o espectro de dimensionamento multi-períodos, são especificados valores numéricos discretos. De acordo com a ASCE 7-22, estes valores podem ser consultados na página da base de dados do programa Seismic Design Geo.
No atual estado de desenvolvimento, existe a opção de criar um espectro de resposta definido pelo utilizador com o fator ag (dependendo da constante de conversão de massa) para utilizar, por exemplo, os dados da ASCE 7 Hazard Tool [1].
Proceda da seguinte forma:
- Faça o download dos dados do ficheiro .csv da espectro de resposta no respetivo portal.
- Converter o ficheiro .csv em duas colunas (se necessário, ter em atenção ./,)
- Exporte um modelo do RFEM 6 para reconhecer a formatação para a importação.
- Copie os dados do ficheiro .csv para as linhas correspondentes do modelo (os períodos e as acelerações são suficientes, deixe as frequências em branco).
- Importe os dados do Excel para o RFEM 6.
- Verifique se todos os dados foram importados.
