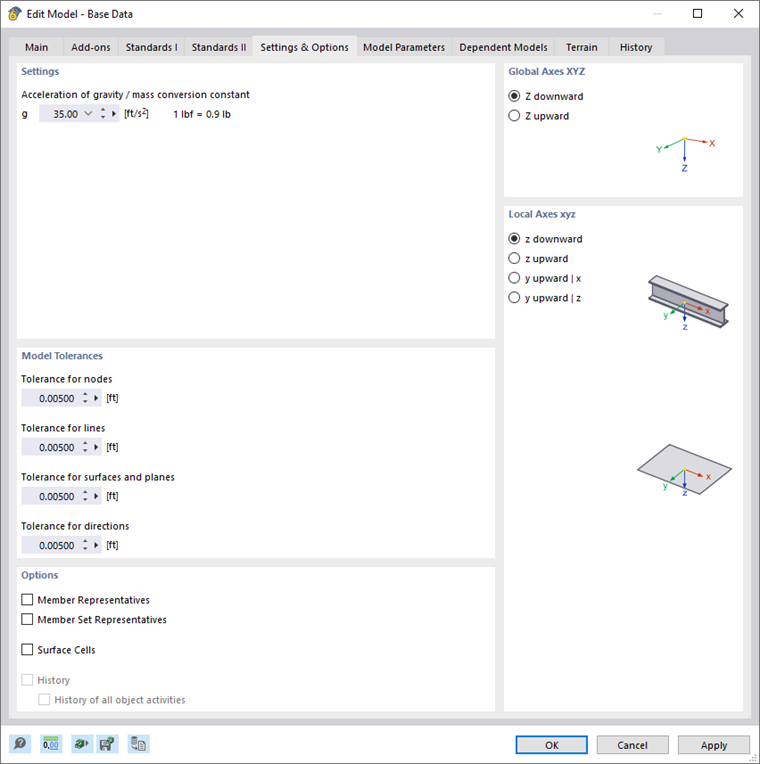

No separador Configurações e opções, pode ajustar o valor da aceleração da gravidade, as tolerâncias geométricas dos objetos e a orientação dos eixos, bem como definir configurações para a ligação automática de objetos e para a estimativa de custos.
Configurações
Nesta seção, pode verificar o valor da 'aceleração da gravidade' g. Ele é utilizado para a determinação do peso próprio das barras e superfícies, a conversão de massas ("constante de conversão de massas") e para análises dinâmicas. O valor aproximado de 10.00 m/s2 está predefinido, podendo ser ajustado conforme necessário.
A 'orientação para o norte' descreve a posição do modelo em relação ao ponto cardinal principal. Está predefinida uma orientação norte de 0°, o que corresponde a uma orientação norte ao longo do eixo X global. Se pretender alterar a orientação do modelo, assinale a caixa de seleção e introduza o ângulo Φ.
Tolerâncias do modelo
Ao modelar ou importar dados de um programa CAD, podem ocorrer pequenas diferenças geométricas nos objetos do modelo. O RFEM corrige automaticamente estas inconsistências quando determinadas distâncias são inferiores aos limites definidos. Assim, nós muito próximos são unidos, linhas ou barras fora de planos são integradas em superfícies, ou linhas e barras com inclinação mínima são classificadas como verticais.
As tolerâncias predefinidas são adequadas para a maioria dos modelos. Em dimensões de modelo pequenas, pode ser necessário ajustar as tolerâncias em conformidade.
Opções
As opções nesta seção controlam se os chamados "representantes" para barras e conjuntos de barras ou "células de superfícies" são utilizados no modelo.
Se as caixas de seleção para 'representantes de barras' e 'representantes de conjunto de barras' estiverem ativas, ficam disponíveis no diálogo os separadores adicionais Stabrepräsentanten e Stabsatzrepräsentanten. Se a caixa de seleção 'células de superfícies' estiver assinalada, o programa reconhece automaticamente áreas parciais fechadas de superfícies. Este tipo de objeto é descrito no capítulo Flächenzellen.
A lista 'Ativar gerador de acoplamento baseado em regras' oferece a possibilidade de utilizar um gerador para acoplar objetos do modelo não ligados. Esta função é descrita no capítulo Regelbasierter Kopplungsgenerierer. Com o botão
pode criar um novo gerador, com o botão
pode editar o registo selecionado na lista.
Eixos globais XYZ
Esta seção controla a orientação do eixo global Z. Em aplicações CAD, o eixo Z geralmente aponta para cima, em programas de cálculo estrutural, para baixo. Para o cálculo, isto não tem importância.
Se Z estiver orientado para cima, na função 'Peso próprio ativo' no caso de carga (ver capítulo Lastfälle ) é automaticamente considerado o fator -1.0 em Z.

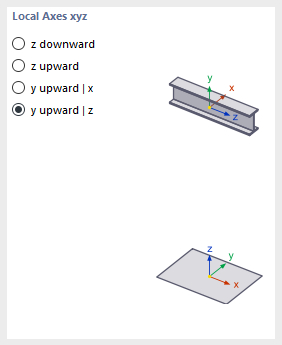

Eixos locais xyz
Nas normas, as designações dos eixos das barras são reguladas de forma diferente. Aqui pode definir como os eixos principais da barra z ou y e o eixo da superfície z estão orientados, de modo a adaptar os sistemas de eixos locais às convenções regionais.
A posição dos eixos locais das barras e superfícies é ilustrada nos gráficos da seção.
Estimativa de custos / emissões de CO2
A determinação dos custos e das emissões de CO2 de um modelo baseia-se nos elementos de barras, superfícies e volumes do modelo. Para isso, utiliza-se um procedimento também empregado na prática para o cálculo dos custos totais de um edifício. O modelo é subdividido em unidades como laje de cave, parede exterior ou viga de apoio. Para estas unidades são desenvolvidos custos unitários específicos, que abrangem todos os custos a considerar (preço por área, preço por comprimento, preço por peso). As massas das unidades individuais (peso, volume, área) são então multiplicadas pelos custos unitários correspondentes. Desta forma, obtêm-se os custos parciais de cada unidade. A soma de todos os custos parciais resulta nos custos totais do modelo. A estimativa das emissões de CO2 baseia-se na mesma abordagem.
Defina o símbolo da moeda dos custos. Pode então definir os custos por unidade nos materiais e objetos.
Os fatores de ajuste permitem escalar globalmente os custos e as emissões de CO2 do modelo. Isto pode ser útil para ajustes de custos ao longo do projeto.
