Jak mohu vytvořit spektrum odezvy podle ASCE 7-22?

Odpověď

Norma ASCE 7-22 nabízí několik typů návrhových spekter. V tomto FAQ bychom se chtěli zaměřit na následující dvě návrhová spektra:

  • Návrhové spektrum s více periodami (11.4.5.1)
  • Návrhové spektrum se dvěma periodami (11.4.5.2)

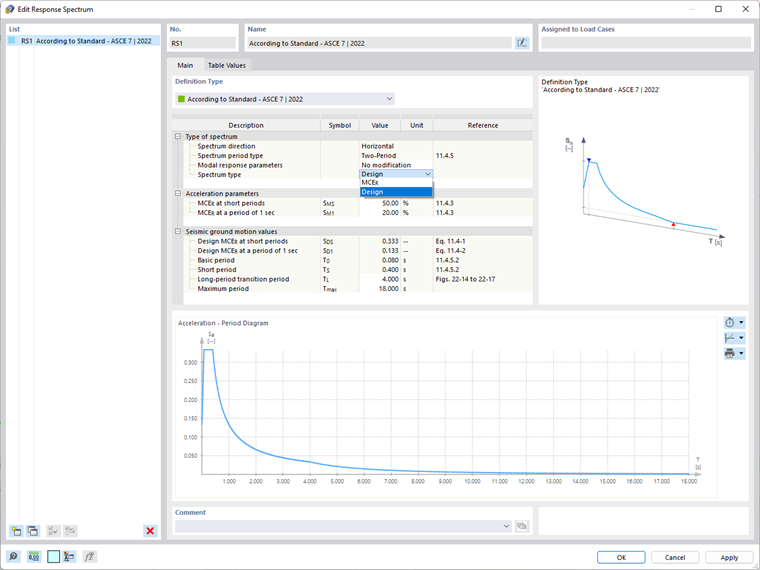

Spektrum se dvěma periodami se v programu uloží jako obvykle. Nicméně na základě údajů z normy lze nabídnout pouze spektrum pro horizontální posouzení/spektrum MCER a dále úpravy vlivem sil a posunu.

Pro návrhové spektrum s více periodami se stanoví diskrétní číselné hodnoty. ASCE 7-22 uvádí, že tyto hodnoty lze získat na stránce USGS Seismic Design Geodatabase. V aktuálním stavu vývoje je možné vytvořit uživatelské spektrum odezvy se součinitelem g (v závislosti na konstantě konverze hmot) pro použití údajů např. z ASCE 7 Hazard Tool [1].

Postupujte prosím následovně:

  1. Stáhněte si data v souboru CSV se spektrem odezvy z příslušného portálu
  2. Převeďte soubor .csv do 2 sloupců (v případě potřeby dejte pozor na ./,)
  3. Exportem libovolné šablony z programu RFEM 6 zjistíte, jaké je formátování pro import
  4. Zkopírujte data ze souboru .csv do příslušných řádků šablony (perioda a zrychlení jsou dostatečné, frekvence ponechte prázdné)
  5. Importujte data z Excelu do programu RFEM 6
  6. Zkontrolujte, zda byla naimportována všechna data

Klíčová slova

Spektrum odezvy ASCE 7-22 ASCE 7-2022 Načtení CSV Import Uživatelsky zadané spektrum odezvy
