Utwórz spektrum odpowiedzi ASCE 7-22

Norma ASCE 7-22 zawiera kilka typów spektrów obliczeniowych. W tym FAQ chcielibyśmy skoncentrować się na następujących dwóch widmach obliczeniowych:

• Wielookresowe spektrum obliczeniowe (11.4.5.1)
• Dwuokresowe spektrum obliczeniowe (11.4.5.2)

Spektrum dwuokresowe jest jak zwykle zaimplementowane w programie. Jednak na podstawie danych zawartych w normie można zaproponować tylko poziome spektrum obliczeniowe/spektrum MCE_R oraz modyfikację związaną z siłą i przemieszczeniem.

FAQ

FAQ 005293 | Jak utworzyć spektrum odpowiedzi zgodnie z ASCE 7-22?

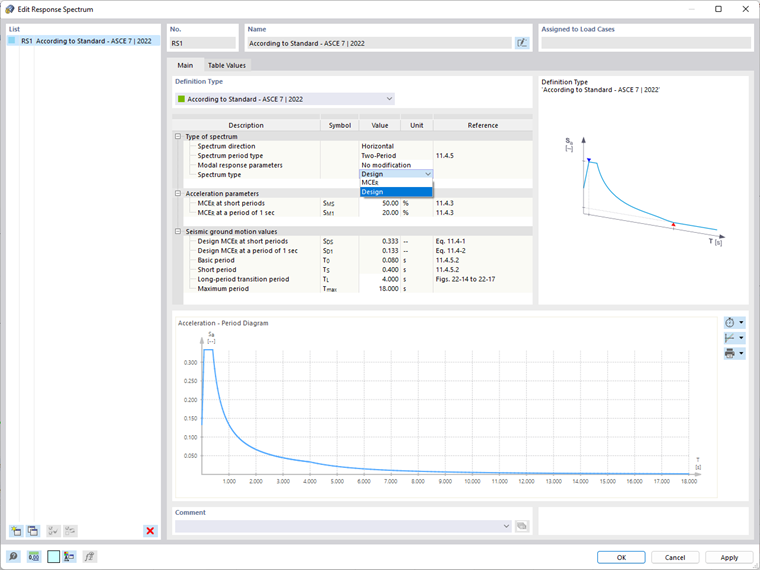

FAQ 005293 | Widmo odpowiedzi ASCE 7-22 - Dwuokresowe

Dla wielookresowego spektrum obliczeniowego określane są dyskretne wartości liczbowe. ASCE 7‑22 mówi, że wartości te można znaleźć na stronie Geobaza obliczeń sejsmicznych USGS.
W obecnej wersji istnieje możliwość utworzenia zdefiniowanego przez użytkownika spektrum odpowiedzi ze współczynnikiem ag (w zależności od stałej konwersji mas), aby wykorzystać dane, np. z ASCE 7 Hazard Tool [1].

• Instrukcja online RFEM 6 | Dane podstawowe modelu | Ustawienia i opcje

Proszę postępować w następujący sposób:

1. Pobierz dane z pliku .csv spektrum odpowiedzi z odpowiedniego portalu.
2. Przekonwertuj plik .csv na dwie kolumny (w razie potrzeby zwróć uwagę na ./,)
3. Wyeksportuj szablon z programu RFEM 6, aby rozpoznać formatowanie importu.
4. Skopiuj dane z pliku .csv do odpowiednich wierszy szablonu (wystarczą okresy i przyspieszenia, częstości pozostaw puste).
5. Zaimportuj dane z Excel do programu RFEM 6.
6. Sprawdź, czy wszystkie dane zostały zaimportowane.

FAQ 005293 | Utwórz plik CSV

FAQ 005293 | Przelicz CSV

FAQ 005293 | Eksportuj szablon spektrum odpowiedzi

FAQ 005293 | Scal tabele do importu

FAQ 005293 | Import spektrum odpowiedzi
