Refinamento de malha de nós diferente

Qual é a diferença entre as diferentes opções para o refinamento de malha de nós?

Resposta:

Um refinamento de malha de nó permite controlar geralmente a geração de uma malha de EF para obter uma discretização adaptada alcançada na área de refinamento em torno de um nó.

Pode selecionar entre dois tipos de refinamento de malha que estão disponíveis para a forma geométrica da área de refinamento:

Circular
Retangular

Para o tipo circular, é necessário definir o tamanho da área de compressão circular através de um raio, por um lado, e dos comprimentos de destino interior e exterior, por outro. O comprimento exterior dos EF geralmente corresponde ao tamanho global da malha.

No caso de um tipo retangular, é especificado o "Comprimento lateral" da área de compressão em forma de cubo, bem como o "Comprimento de EF alvo interior".

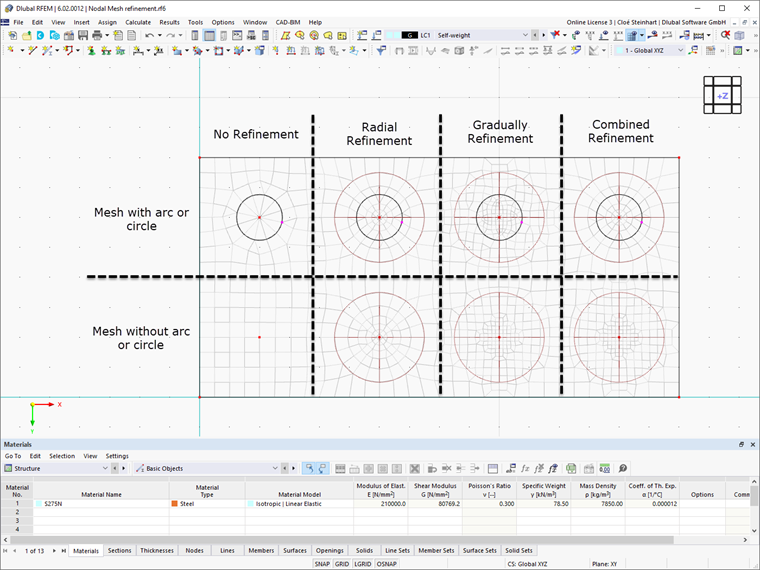

Para refinamentos circulares, pode utilizar a "Disposição de comprimento de EF" para controlar como o tamanho da malha de EF se expande de dentro para fora. Para isso, é feita uma distinção entre as seguintes opções:

Radial : A área de refinamento expande-se uniformemente de dentro para fora na forma de círculos concêntricos.

Passo a passo : O refinamento gradual é baseado no mesmo princípio que o refinamento radial. No entanto, a diferença é que o refinamento não é realizado na forma de círculos concêntricos, mas em secções nas áreas com o mesmo tamanho de malha. Para isso, são utilizados o maior número possível de elementos quadrados.

Combinado : Neste caso, a malha é gerada por uma combinação de ajustamento radial e gradual. O refinamento é basicamente o mesmo que o refinamento gradual. No entanto, se houver uma linha circular ou em forma de arco apoiada no centro do refinamento, aplica-se o refinamento radial.
