Un raffinement de maillage nodal vous permet de contrôler de manière générale la génération d'un maillage EF pour obtenir une discrétisation adaptée obtenue dans la zone de raffinement autour d'un nœud.
Vous avez le choix entre deux types de raffinement de maillage disponibles pour la forme géométrique de la zone de raffinement :
- Circulaire
- Rectangulaire
Pour le type circulaire, il est nécessaire de définir la taille de la zone de raffinement circulaire via un rayon d'une part, et la longueur cible intérieure et extérieure d'autre part. La longueur extérieure EF correspond généralement à la taille globale du maillage.
Dans le cas d'un type rectangulaire, la « Longueur latérale » de la zone de raffinement en forme de cube ainsi que la « Longueur EF intérieure visée » sont spécifiées.

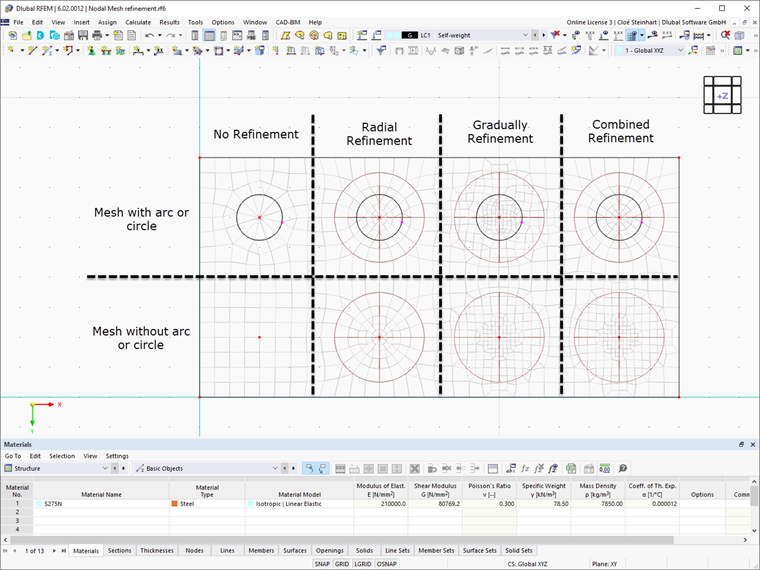

Pour les raffinements circulaires, vous pouvez utiliser la « Disposition de la longueur EF » pour contrôler l'expansion de la taille du maillage EF de l'intérieur vers l'extérieur. Pour ce faire, une distinction est faite entre les options suivantes :
- Radiale : La zone de raffinement s'étend uniformément de l'intérieur vers l'extérieur sous forme de cercles concentriques.
- Progressive : Le raffinement progressif est basé sur le même principe que le raffinement radial. Cependant, la différence est que le raffinement n'est pas effectué sous forme de cercles concentriques, mais par sections dans les zones de même maillage. Pour cela, autant d'éléments carrés que possible sont utilisés.
- Combinée : Dans ce cas, le maillage est généré par une combinaison d'ajustements radial et progressif. Le raffinement est fondamentalement le même que le raffinement progressif. Cependant, si une ligne circulaire ou en forme d'arc repose au centre du raffinement, le raffinement radial s'applique.
