不同的节点网格细化

通过节点网格细化，您可以大致控制有限元网格的生成，以便在节点周围的细化区域内实现自适应离散。

您可以在以下两种类型的网格细化中进行选择：

• 圆形
• 矩形

对于圆形类型，一方面要通过半径来定义圆形受压区域的大小，另一方面要通过内部和外部的目标长度来定义。 外部有限元单元长度通常与全局的网格尺寸相对应。

对于矩形类型，立方体形状的受压区域的“边长”和“内部目标有限元长度”被指定。

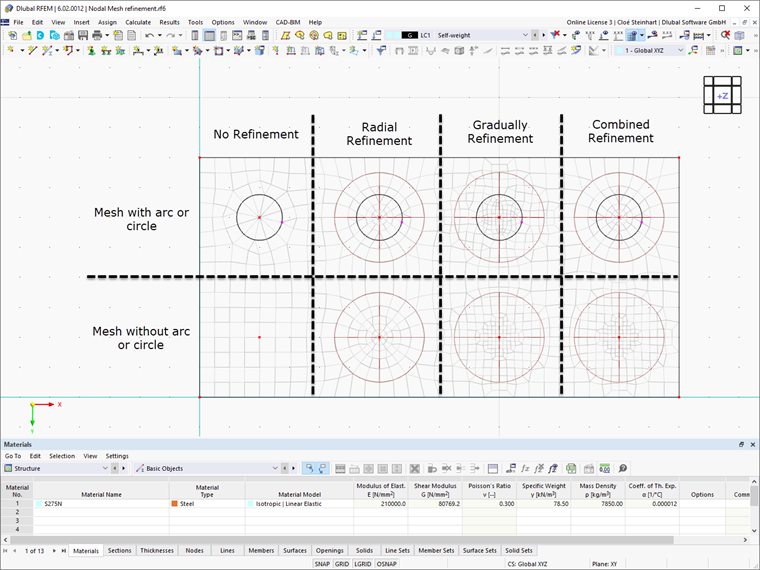

对于圆形细化，您可以使用“有限元单元长度设置”来控制有限元网格的网格尺寸如何从内部扩展到外部。 为此，请区分以下选项：

• 径向: 细化区域以同心圆的形式从内到外均匀扩展。

• 一步一步： 逐步细化与径向细化的原理相同。 但不同之处在于，细化不是以同心圆的形式进行，而是在具有相同网格大小的区域内以截面进行。 为此，使用了尽可能多的方形单元。

• 组合: 在这种情况下，通过径向和逐步调整的组合来生成网格。 细化与逐步细化基本相同。 但是，如果在细化的中心有一条圆形或弧形线，则适用径向细化。
