Węzłowe zagęszczenie siatki umożliwia ogólne sterowanie generowaniem siatki ES w celu uzyskania dostosowanej dyskretyzacji osiągniętej w obszarze zagęszczenia wokół węzła.
Dla kształtu geometrycznego obszaru zagęszczenia dostępne są dwa typy zagęszczenia siatki:
- Kołowy
- Prostokątny
W przypadku typu okrągłego konieczne jest zdefiniowanie wielkości okrągłego obszaru ściskania za pomocą promienia z jednej strony oraz wewnętrznej i zewnętrznej długości docelowej z drugiej strony. Zewnętrzna długość ES zazwyczaj odpowiada globalnemu rozmiarowi siatki.
W przypadku typu prostokątnego określa się "Długość boku" sześciennego obszaru ściskania oraz "Wewnętrzną docelową długość ES".

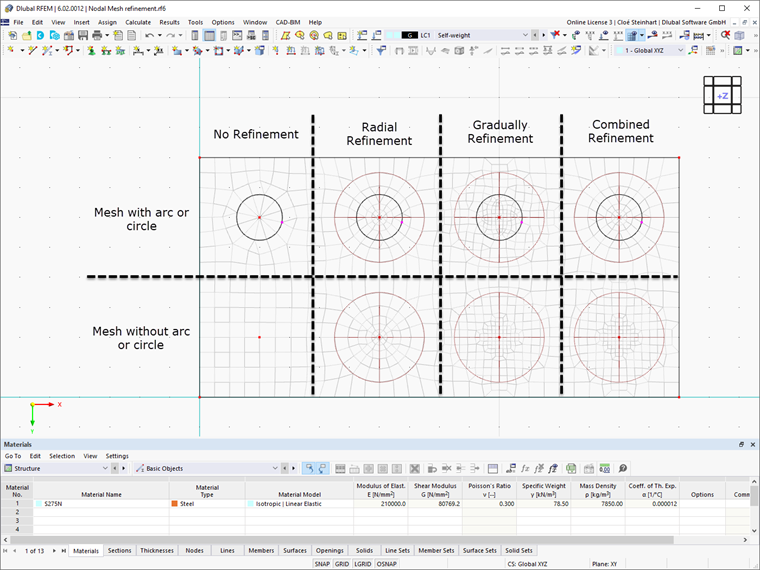

W przypadku zagęszczenia kołowego można użyć opcji "Układ długości ES", aby kontrolować rozszerzanie się rozmiaru siatki ES od wewnątrz na zewnątrz. W tym celu rozróżnia się następujące opcje:
- Promieniowy : Obszar zagęszczenia rozszerza się równomiernie od wewnątrz na zewnątrz w postaci koncentrycznych okręgów.
- Krok po kroku : Stopniowe zagęszczenie opiera się na tej samej zasadzie, co zagęszczenie promieniowe. Różnica polega na tym, że zagęszczenie nie jest przeprowadzane w formie koncentrycznych okręgów, ale w przekrojach w obszarach o tym samym rozmiarze oczka siatki. W tym celu należy użyć jak największej liczby elementów kwadratowych.
- Połączony : W takim przypadku siatka jest generowana przez kombinację korekcji promieniowej i stopniowej. Udokładnianie jest w zasadzie tym samym, co udokładnianie stopniowe. Jeżeli jednak w środku zagęszczenia znajduje się linia kołowa lub łukowa, zastosowanie ma zagęszczenie promieniowe.
