Risposta:
Infittimento della mesh del nodo consente di controllare generalmente la generazione di una mesh EF per ottenere una discretizzazione adattata nell'area di infittimento attorno al nodo.
È possibile scegliere tra due tipi di infittimento della mesh disponibili per la forma geometrica dell'area di infittimento:
- Circolare
- Rettangolare
Per il tipo circolare, è necessario definire la dimensione dell'area di compressione circolare tramite un raggio, da un lato, e la lunghezza obiettivo interna ed esterna, dall'altro. La lunghezza EF esterna di solito corrisponde alla dimensione globale della mesh.
Nel caso di un tipo rettangolare, sono specificate la "Lunghezza del lato" dell'area di compressione a forma di cubo e la "Lunghezza EF obiettivo interna".

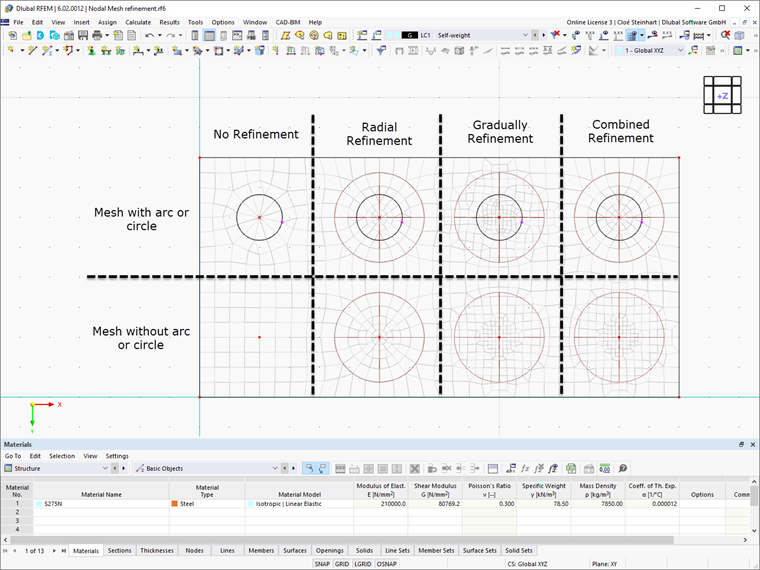

Per infittimenti circolari, è possibile utilizzare la "disposizione della lunghezza EF" per controllare come la dimensione della mesh della mesh EF si espande dall'interno verso l'esterno. A tal fine, si distingue tra le seguenti opzioni:
- Radiale : L'area di infittimento si espande uniformemente dall'interno verso l'esterno sotto forma di cerchi concentrici.
- Passo dopo passo : Infittimento graduale si basa sullo stesso principio dell'infittimento radiale. Tuttavia, la differenza è che l'infittimento non viene eseguito sotto forma di cerchi concentrici, ma in sezioni nelle aree con la stessa dimensione della mesh. Per questo, vengono utilizzati quanti più elementi quadrati possibile.
- Combinato : In questo caso, la mesh è generata da una combinazione di regolazione radiale e graduale. Infittimento è fondamentalmente lo stesso dell'infittimento graduale. Tuttavia, se c'è una linea circolare o a forma di arco che si trova al centro dell'infittimento, si applica l'infittimento radiale.
