Excentricidade | Desvio axial

Como é representado o desvio axial da barra adjacente?


Resposta:

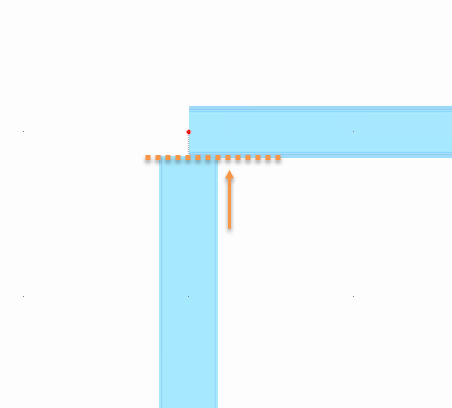

Quando aplica um desvio axial das barras à barra adjacente, a borda exterior da segunda barra até cruzar a linha central da barra a ser reduzida. Este ponto de interseção é o novo ponto final da barra.

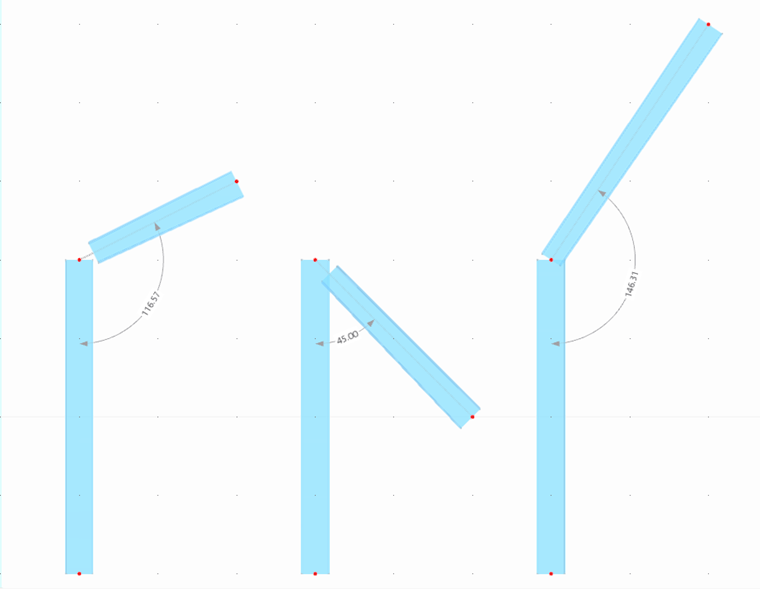

Para barras que se encontram num ângulo, isto é possível até um ângulo de 135°. A partir de um ângulo superior a 135°, a secção deixa de ser reduzida.

Se duas barras se unem, com a excentricidade atribuída a ambas, a excentricidade é realizada apenas numa barra para evitar uma dependência cíclica.
