Eccentricità | Offset assiale

Come viene rappresentato l'offset assiale dall'asta adiacente?


Risposta:

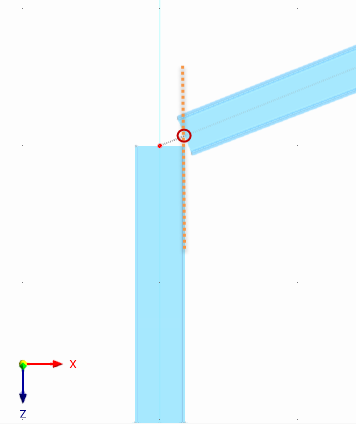

Quando si applica un offset assiale dalle aste all'asta adiacente, il bordo esterno della seconda asta fino a quando non interseca la linea centrale dell'asta da ridurre. Questo punto di intersezione è il nuovo punto finale dell'asta.

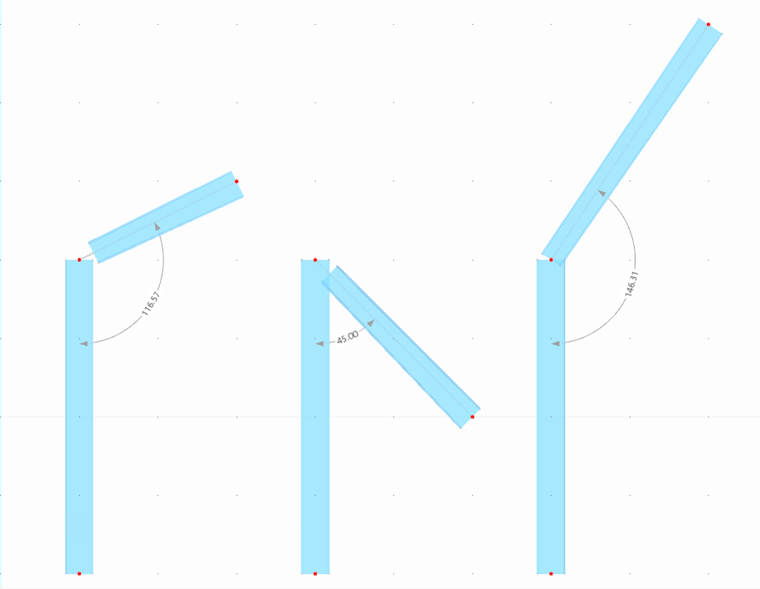

Per le aste che si incontrano ad angolo l'una rispetto all'altra, questo è possibile fino a un angolo di 135°. A partire da un angolo maggiore di 135°, la sezione trasversale non è più ridotta.

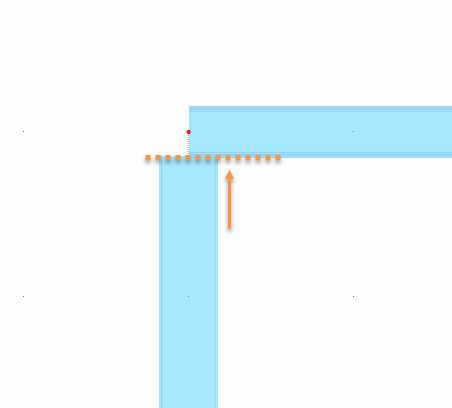

Se due aste sono adiacenti, con l'eccentricità assegnata ad entrambe, l'eccentricità viene eseguita solo su un'asta per evitare una dipendenza ciclica.
