Excentrement | Décalage axial

Comment le décalage axial de la barre adjacente est-il représenté ?


Réponse:

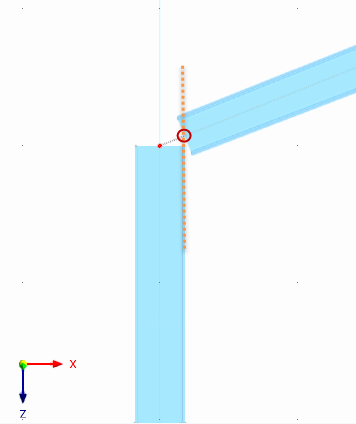

Lors de l’application d’un décalage axial des barres à la barre adjacente, le bord extérieur de la deuxième barre est prolongé jusqu’à croiser la ligne centrale de la barre à réduire. Ce point d’intersection est le nouveau point d’extrémité de la barre.

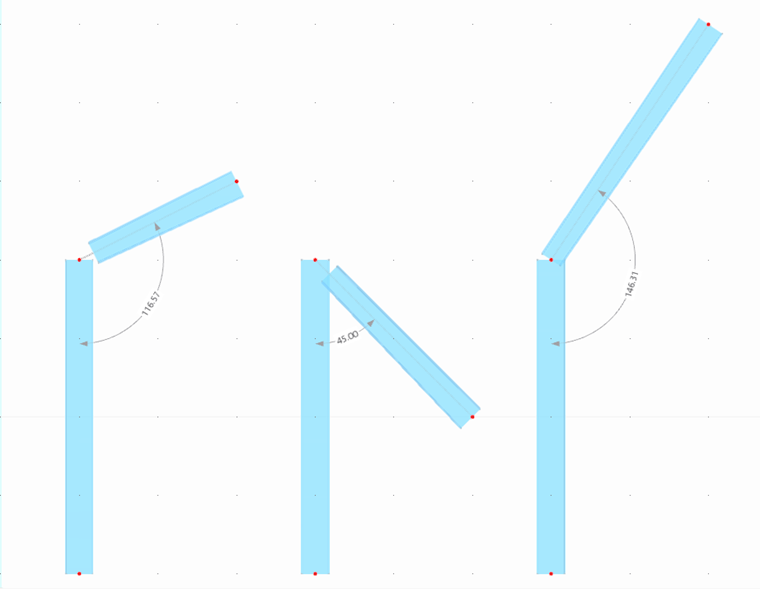

Pour les barres qui se croisent avec un angle, cela est possible jusqu’à un angle de 135°. Pour un angle supérieur à 135°, la section n’est plus réduite.

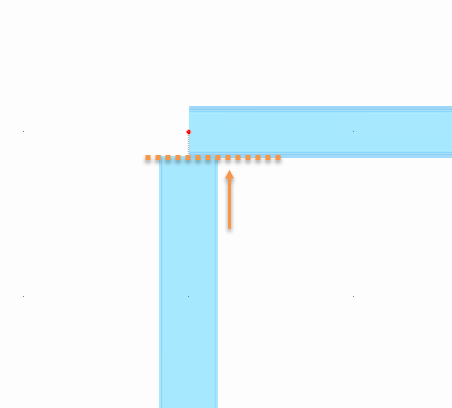

Si deux barres sont adjacentes et que l’excentrement est assigné aux deux barres, l’excentrement n'est effectué que sur une barre afin d’éviter une dépendance cyclique.
